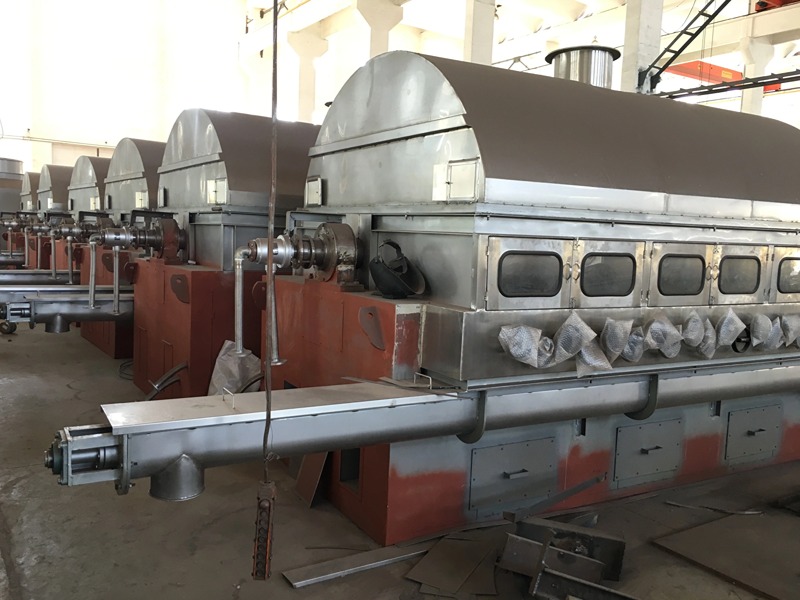

HG型滚筒刮板干燥机

滚筒刮板干燥机 设备概述

   滚筒刮板干燥机是一种内加热传导型转动连续干燥设备。旋转的滚筒通过其下部料槽，黏附着一定厚度的料膜，热量通过管道输送至滚筒内壁，传导到滚筒外壁，间接加热料膜，使料膜中的湿度得到蒸发、脱湿，从而含湿份的物料得到干燥。干燥好的物料被装在滚筒表面的刮刀铲离滚筒，到置于刮刀下方的螺旋输送器，通过螺旋输送器再将干物料集中、包装。
   适用于化工、染料、制药、食品、冶金、酵母等行业液体功较粘稠物料的干燥。广泛应用于：米粉、麦片、α淀粉、马铃薯全粉等食品的干燥成品成片状、粉状及颗粒状。

滚筒刮板干燥机 工作原理

   干燥过程：让液体或泥浆状物料 在水蒸气或其它热载体加热的滚筒表面形成薄膜，滚筒转一圈的过程中便被干燥完毕，用刮刀把产品刮下来，露出的滚筒表面再次与原料接触并形成薄膜进行干燥。
   滚筒刮板干燥机采用某种方法将液态或糊状物料以0.1～1.5mm薄膜铺于滚筒(中空的金属圆筒)上。转鼓可用蒸汽、热水或者导热油来加热。在转鼓转动一周时，物料就能达到干燥并被专用的刮刀将其自圆筒表面刮落。滚筒刮板干燥机一般以4～6rpm的速度转动。

   膏状物料的干燥为调节物料厚度和压紧物料层，在靠近加料装置一侧装有物料压紧轴棍，使物料均匀的铺在转鼓上。为使物料在刮刀卸料时更易脱落，刮料前也可用冷风管吹入定量冷风，冷却物料。

滚筒刮板干燥机 性能特点

  (1) 操作弹性大、适应性广，滚筒干燥器的操作弹性很大，能适应多种物料和不同产量的要求；
  (2) 滚筒刮板干燥的热效率高；
  (3) 干燥时间短，滚筒外壁上的被干燥物料的湿料膜一般为0.3～1.5mm，整个干燥周期仅需10～60s；
  (4) 干燥速率大：由于料膜很薄，料膜表面可保持15～50kg水/m2h的干燥强度；
  (5) 连续操作、质量稳定、节省劳动力，能够得到均匀的产品；
  (6) 机内易于清理，改变品种容易；
  (7) 尾气不带走物料，不需除尘设备。

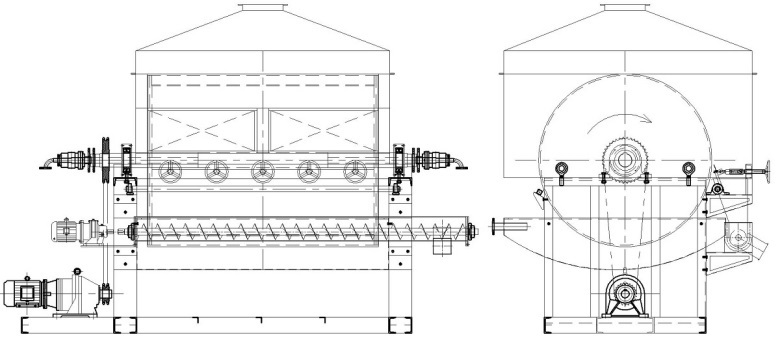

滚筒刮板干燥机 结构图

滚筒刮板干燥机 参数表

规格	滚筒尺寸	有效加热 面积m2	干燥能力 kg.H2O/m2.h	蒸汽耗量kg/h	电机功率kw	外形尺寸mm	重量kg
HG-600	Φ600×800	1.12	40-70	100-175	2.2	1700×800×1500	850
HG-700	Φ700×1000	1.65	60-90	150-225	3	2100×1000×1800	1210
HG-800	Φ800×1200	2.26	90-130	225-325	4	2500×1100×1980	1700
HG-1000	Φ1000×1400	3.30	130-190	325-475	5.5	2700×1300×2250	2100
HG-1200	Φ1200×1500	4.24	160-250	400-625	7.5	2800×1500×2450	2650
HG-1400	Φ1400×1600	5.28	210-310	525-775	11	3150×1700×2800	3220
HG-1600	Φ1600×1800	6.79	270-400	675-1000	11	3350×1900×3150	4350
HG-1800	Φ1800×2000	8.48	330-500	825-1250	15	3600×2050×3500	5100
HG-1800A	Φ1800×2500	10.60	420-630	1050-1575	18.5	4100×2050×3500	6150

注：如客户需要，可为客户设计制造上部进料双滚筒干燥机。
