流化床干燥机振动模态分析
信息来源:本站 | 发布日期:
2021-07-19
| 浏览量:
摘要:振动流化床干燥机的基频较高,在68Hz左右,远远超出了激振频率16.67Hz。由此可判定振动流化床干燥机处在非共振状态工作。

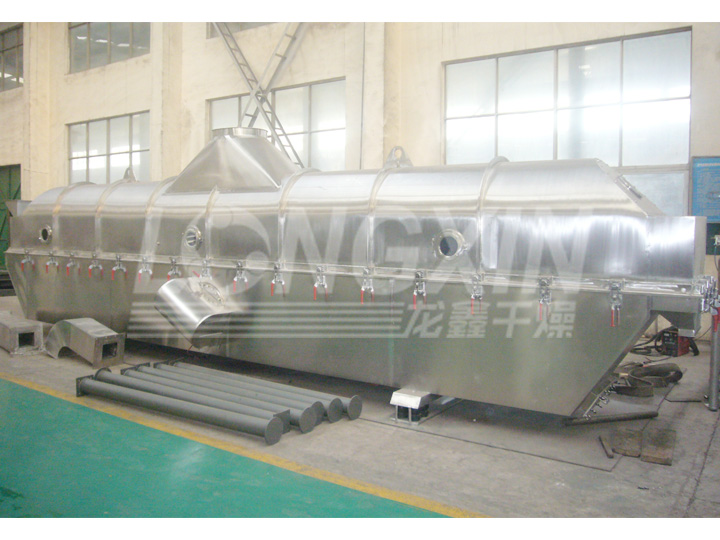

振动流化床干燥机的基频较高,在68Hz左右,远远超出了激振频率16.67Hz。由此可判定振动流化床干燥机处在非共振状态工作。
振动流化床干燥机的前十阶频率分布密集。这种特征完全不同于纯板、纯梁的振动特性。这与干燥机结构的复杂性、刚度的不均匀性有关。
从前三阶振型来看,箱体上部变形比较明显,既有纵向模态变形,又有模向模态变形。在二阶、三阶模态中还有明显的节线出现。二阶模态中节线出现在箱体中部偏出料口的一侧,三阶模态中节线分布在距z轴1000mm左右,根据振动特点知在节线附近应力较大。箱体底板并没有表现出各阶模态的显著特点,从三阶模态看,其变形的共同特点是中部变形小,两端变形大。以上情况可以看出:箱体上部结构比较简单,各阶模态变形明显。出现的纵向振动模态有利于物料上下颠簸和纵向流动,横向振动模态有利于物料横向颠簸,促使筛子两侧的物料与中部物料交换,起到均匀干燥物料的良好效果。从底板模态看,由于它与中部圆柱筒有支承板、斜拉筋板连接,距z轴1000mm的范围内刚度较大,其两侧刚度急剧下降,这种结构特点极易造成局部应力集中而破坏,从而影响干燥机的寿命。
振动流化床干燥机的前十阶频率分布密集。这种特征完全不同于纯板、纯梁的振动特性。这与干燥机结构的复杂性、刚度的不均匀性有关。
从前三阶振型来看,箱体上部变形比较明显,既有纵向模态变形,又有模向模态变形。在二阶、三阶模态中还有明显的节线出现。二阶模态中节线出现在箱体中部偏出料口的一侧,三阶模态中节线分布在距z轴1000mm左右,根据振动特点知在节线附近应力较大。箱体底板并没有表现出各阶模态的显著特点,从三阶模态看,其变形的共同特点是中部变形小,两端变形大。以上情况可以看出:箱体上部结构比较简单,各阶模态变形明显。出现的纵向振动模态有利于物料上下颠簸和纵向流动,横向振动模态有利于物料横向颠簸,促使筛子两侧的物料与中部物料交换,起到均匀干燥物料的良好效果。从底板模态看,由于它与中部圆柱筒有支承板、斜拉筋板连接,距z轴1000mm的范围内刚度较大,其两侧刚度急剧下降,这种结构特点极易造成局部应力集中而破坏,从而影响干燥机的寿命。
