YPG型压力式喷雾干燥机(冷却)

所属分类：喷雾干燥机

产品简介：压力喷雾干燥机是一种可以同时完成干燥和造粒的装置。借助隔膜泵产生的高压，将经过滤的溶液或浆状物料输送到压力式雾化器，使其雾化成细微的液滴，从而显著增大物料的表面积。雾化后的液滴与热空气并流下降，在热气流中，液滴中的水分迅速蒸发，实现快速干燥。

0510-68287833

在线联系

产品详情图片锦集

YPG型压力式喷雾干燥(冷却)机设备概述

压力喷雾干燥机是一种可以同时完成干燥和造粒的装置。借助隔膜泵产生的高压，将经过滤的溶液或浆状物料输送到压力式雾化器，使其雾化成细微的液滴，从而显著增大物料的表面积。雾化后的液滴与热空气并流下降，在热气流中，液滴中的水分迅速蒸发，实现快速干燥。
原料液可以是溶液、乳浊液或悬浮液，也可以是熔融液或膏状物。干燥产品可根据需要，制成粉状、颗粒状、空心球或团粒状。按工艺要求可以调节料液泵的压力、流量、喷孔的大小，得到所需的按一定大小比例的球形颗粒。

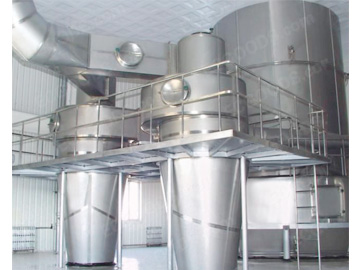

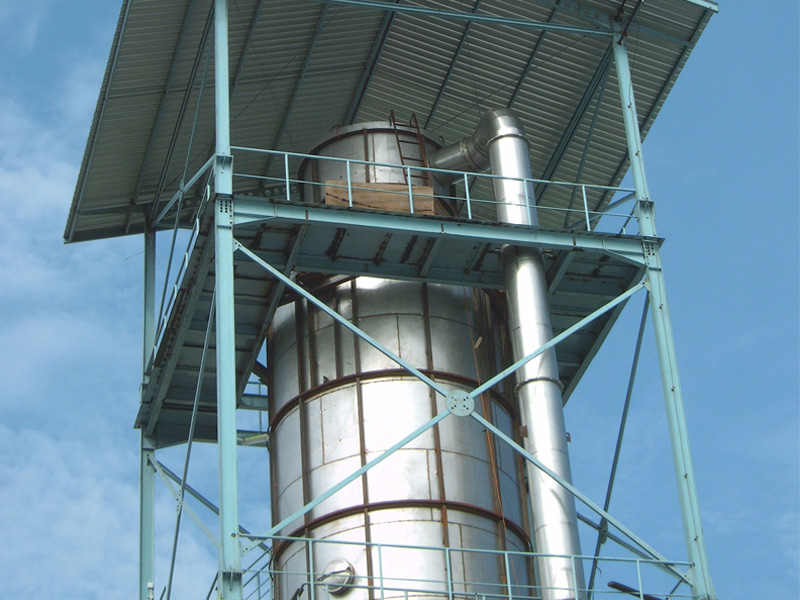

压力喷雾干燥机

YPG型压力式喷雾干燥(冷却)机工作原理

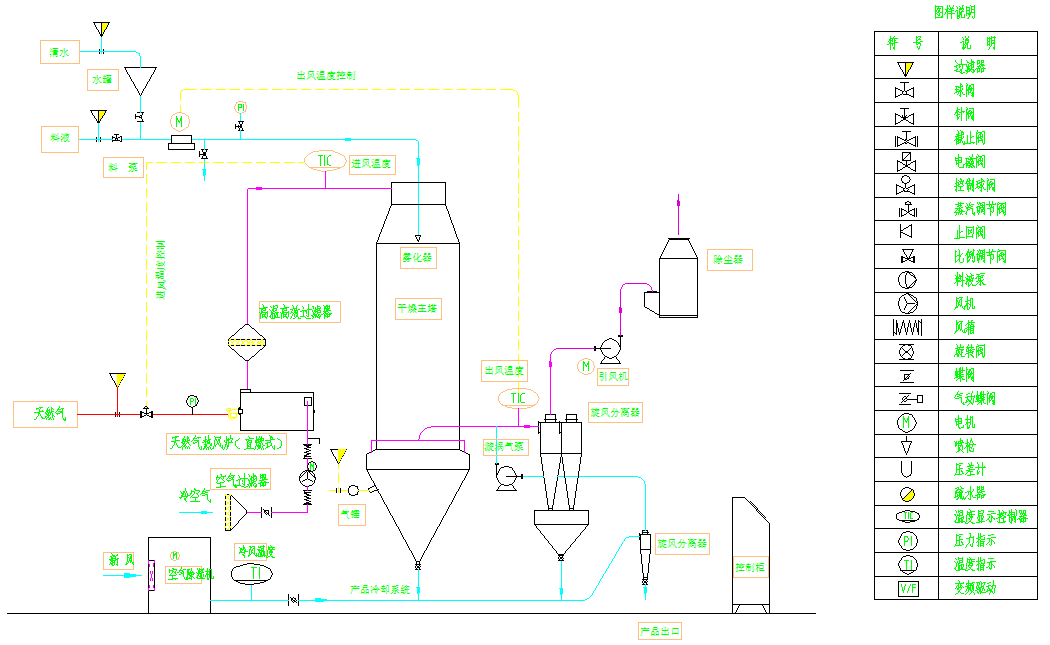

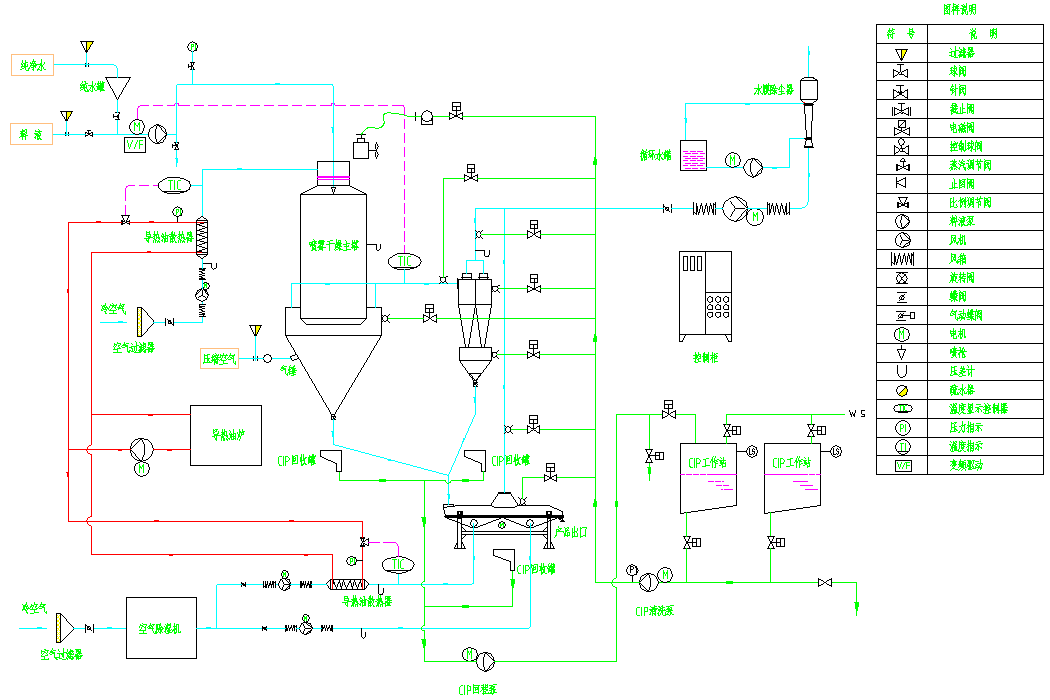

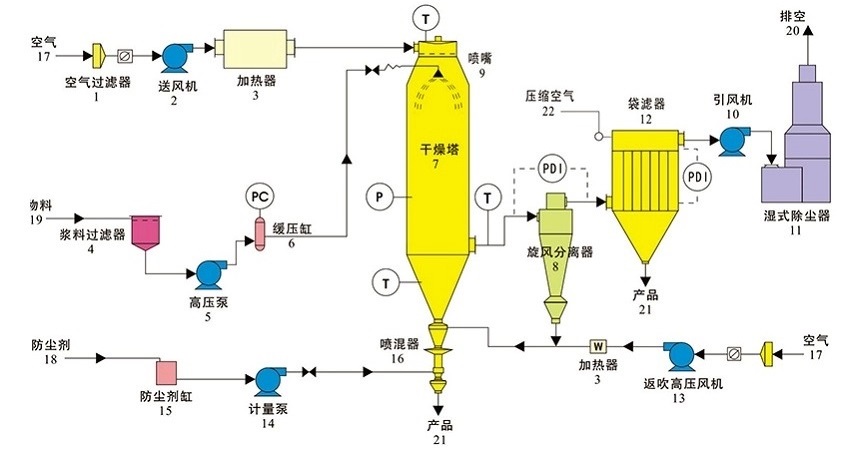

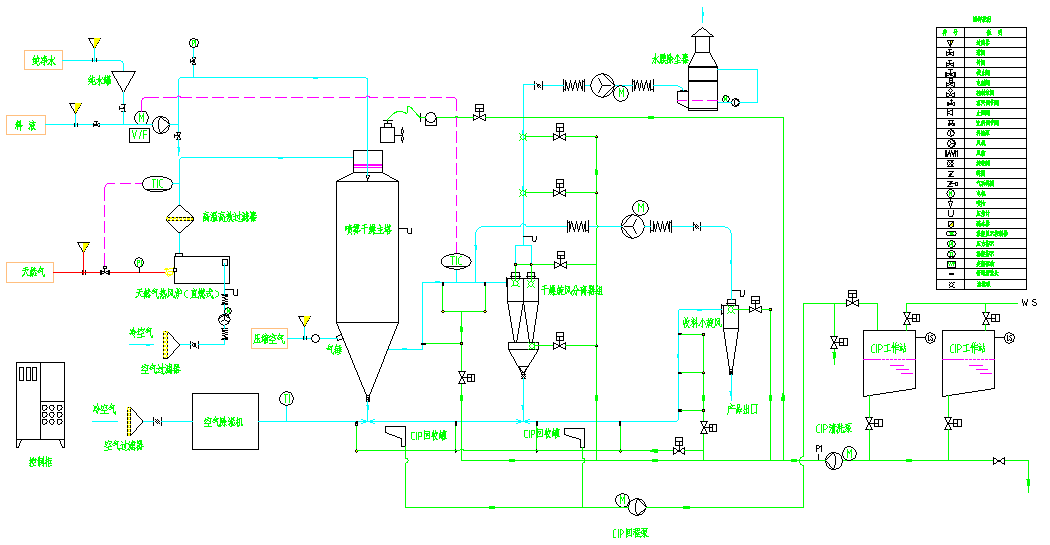

借助隔膜泵产生的高压，将溶液、乳浊液、悬浊液或浆料在热风中喷雾成细小的液滴，在它下浮过程中，水分被蒸发而成为粉末状或颗粒状的产品。在干燥塔顶部导入热风，同时将料液用高压泵送至塔顶，经过雾化器喷成雾状的液滴，液滴与高温热风接触后水分迅速蒸发，在极短的时间内便成为干燥产品，从干燥塔底部排出。热风与液滴接触后温度显著降低，湿度增大，作为废气由排风机抽出，粉末则由设在旋风分离器下端的授粉筒收集。风机出口还可装备二级除尘装置，提高物料的回收率，一般回收率在96%～98%以上。
产品分离和回收装置有不同的选择：比如旋风分离器(普通型和多种组合型)、布袋过滤器、旋风分离器+布袋过滤器、旋风分离器+湿法除尘器、布袋过滤器+湿法除尘器等。我们可以根据不同产品的特性和客户的要求，提供不同的回收装置。根据产品特性和要求的不同，喷雾干燥之后，可以配备二次干燥系统(比如ZLG 振动流化床或者气流输送)、除湿系统，配料系统，或者粉体筛分系统等。

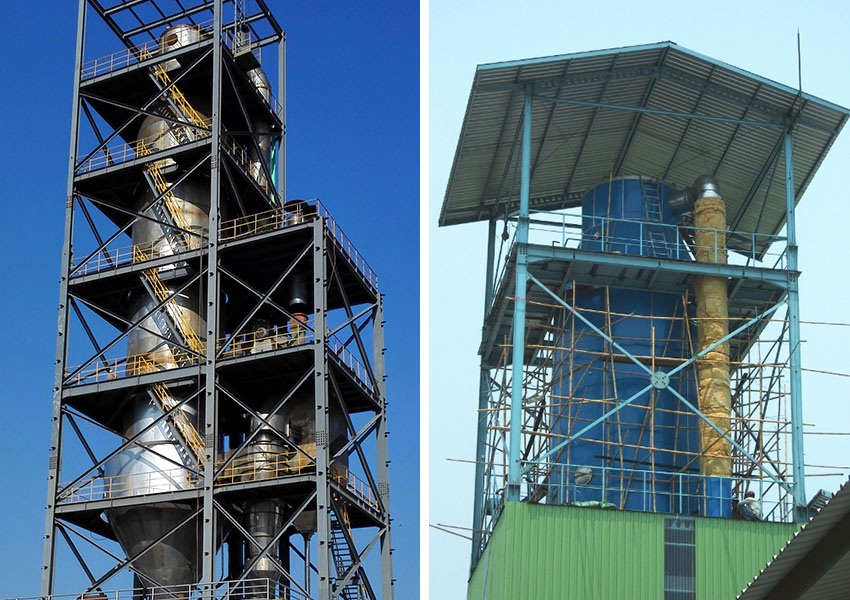

压力喷雾干燥机

YPG型压力式喷雾干燥(冷却)机结构组成

(1) 供料系统：包括料液储存罐、隔膜泵等，负责将物料输送到雾化器。

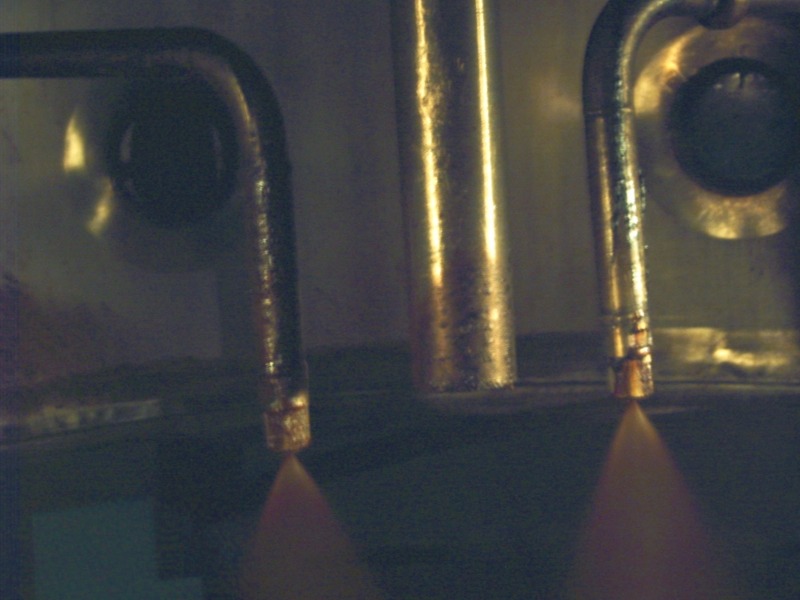

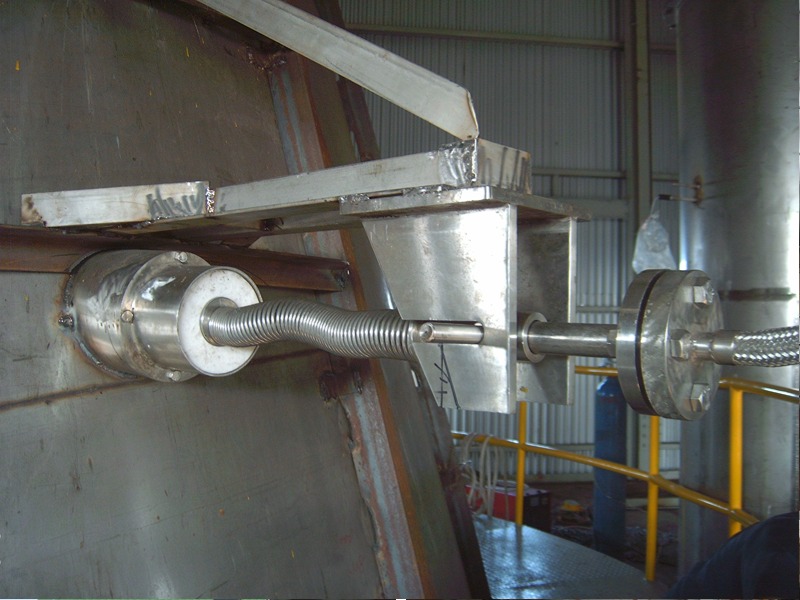

(2) 雾化系统：核心部件是压力式雾化器，能够将料液转化为细微液滴。
(3) 干燥系统：主要由干燥塔、热风分配器等组成，提供热空气并使液滴在其中完成干燥过程。

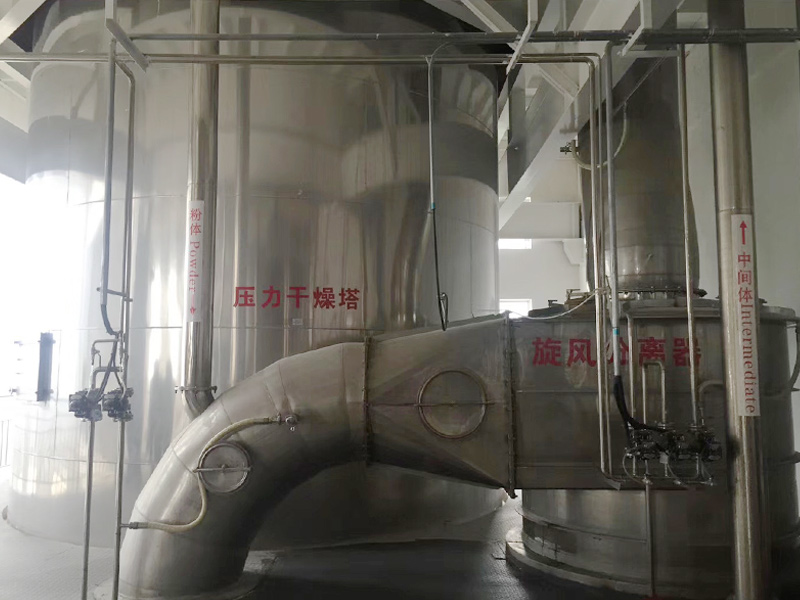

(4) 分离收集系统：包括旋风分离器、授粉筒等，用于分离废气和粉末，收集干燥后的产品。
(5) 加热系统：可采用蒸汽加热、电加热或燃气加热等方式，为干燥过程提供热源。
(6) 控制系统：实现对设备的运行参数进行监测和控制，确保设备稳定运行。

YPG型压力式喷雾干燥(冷却)机性能特点

(1) 干燥速度快：料液经雾化后表面积剧增，在热风气流中瞬间就可蒸发95％～98％的水分，完成干燥的时间仅需十几秒到数十秒，特别适合热敏性物料的干燥。
(2) 产品质量高：所得产品为球状颗粒，粒度均匀，流动性、溶解性好，产品纯度高。
(3) 适用范围广：根据物料的特性，可以用热风干燥，也可以用冷风造粒，适用于化工、食品、医药、陶瓷等众多行业。
(4) 操作简便：操作简单稳定，控制方便，容易实现自动化作业。
(5) 节能高效：物料与热空气充分接触，热交换效率高，相比一些传统干燥设备，节能效果较好。

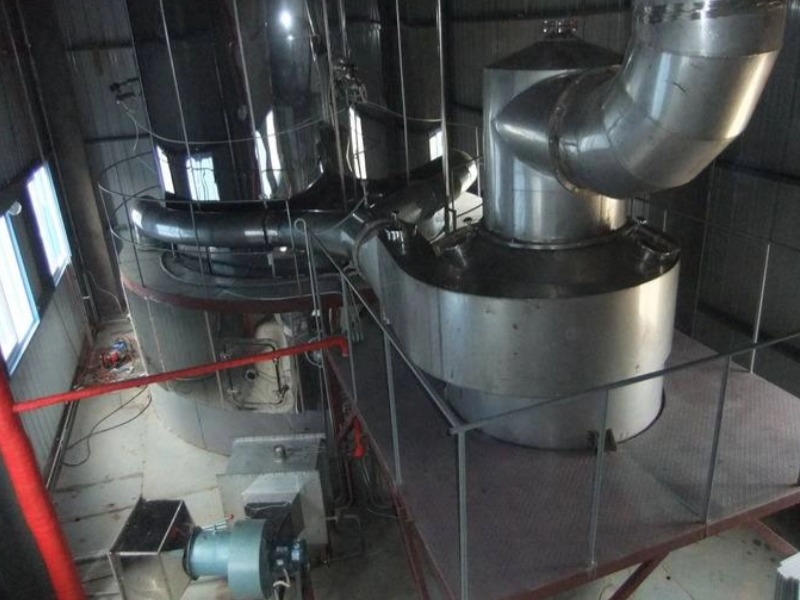

压力喷雾干燥机

YPG型压力式喷雾干燥(冷却)机应用范围

(1) 食品工业：全脂奶粉、胳朊、可可奶粉、代乳粉、蛋清（黄）等。燕麦、鸡汁、咖啡、速溶茶、调味香料肉、蛋白质、大豆、花生蛋白质、蛋白质水解物等。玉米浆、玉米淀粉、葡萄糖、果胶、麦芽糖、山梨酸钾、南瓜粉等。
(2) 医药工业：中药浸膏、药胶、酵母、维生素、抗生素、淀粉酶、脂肪酶等。
(3) 塑料树脂：AB 、ABS乳液、脲醛树脂、酚醛树脂、密胶（脲）甲醛树脂、聚乙烯、聚氯乙烯等。
(4) 洗涤剂：高级洗衣粉、普通洗衣粉、肥皂粉、苏打粉、乳化剂、增白剂、磷酸剂等。
(5) 化学工业：氟化钠（钾）、碱性染料颜料、染料中间体、Mn3o4、甲醛硅酸、催化剂、硫酸剂、氨基酸、白炭黑等。
(6) 陶瓷：氧化铝、瓷砖材料、氧化镁、滑石等。

YPG型压力式喷雾干燥(冷却)机参数表

型号	单位	50	100	150	200	300	500	1000
水份蒸发量	kg	50	100	150	200	300	500	1000
外形尺寸(Ф×H)	mm	1600×8900	2000×11500	2400×13500	2800×14800	3200×15400	3800×1880	4600×22500
高压泵压力	mPa	2～10
功率	KW	8.5	14	22	24	30	82	30
进风温度	oC	140～350
产品含水量	%	＜5(可达0.5)
物料回收	%	＞97
电加热	KW	75	120	150	温度低于200时，具体按实际技术
电加蒸气	Mpa+KW	0.5+54	0.6+90	0.6+108
热风炉	Kcal/h	100000	150000	200000	300000	400000	500000	1200000

备注：
(1) 以上蒸发量是蒸发量上限，名义水分蒸发量是按照进风温度350℃，排风温度85～90℃计算的；
(2) 产品的收率，我们可以根据客户的要求和产品的特性，提供各种不同的产品回收装置，确保达到客户的相关要求；
(3) 我公司备有国内同行中先进的样机，可以给客户做各种试验，确保设备达到客户的要求；
(4) 我公司的设备，相关参数设计，既考虑了满足生产的要求，也考虑了节能要求。对于相同规格的产量，我公司可以提供更节能的设计和产品。

YPG型压力式喷雾干燥(冷却)机订货须知

(1) 液体物料名称、物性：含固量（或含水量）、粘度、表面张力、PH值等；
(2) 产品特性：干燥后粉量容量、允许残余含水量、粒度范围、允许zui高温度；
(3) 特殊要求（如果有的话）：比重范围、颜色、香味等；
(4) 产量、每天开班时间；
(5) 可供应能源：蒸汽的压力、电、煤、油、天然气、液化气和其他各种可燃物；
(6) 控制要求：进出风温度、供液系统、气锤等的控制方式，以及系统的控制方式；
(7) 收料要求：根据产品特性和环境要求选择旋风类型、布袋过滤器和湿法除尘器等方式；
(8) 其他特殊要求，比如车间尺寸、高度限制和特殊的用电规格等；
备注：以上要求，客户可以根据实际情况提供一部分即可。其他要求，我们可以在做试验后，或者根据经验和客户协商确定。
