喷雾干燥机属于连续式常压干燥器的一种，用特殊设备将液料喷成雾状，使其与热空气接触而被干燥，得到所需的按一定大小比例的球形颗粒。在生产5G陶瓷、电池材料、高分子、磁性材料等新材料时，往往会使用喷雾干燥机将上述材料由液体直接制备超细粉体。喷雾干燥机按照喷雾类型可分为：离心喷雾、压力喷雾和气流喷雾。
目前市面上已有喷雾干燥机，要么采用离心式雾化器完成离心式喷雾干燥工艺，要么采用喷嘴式雾化器完成气流式喷雾干燥或压力式喷雾干燥工艺。这样对于一些生产或科研机构来说，完成两种或两种以上的工艺路线，需要投入2‑3台设备，这样会造成企业投资浪费，增加企业运行投资。

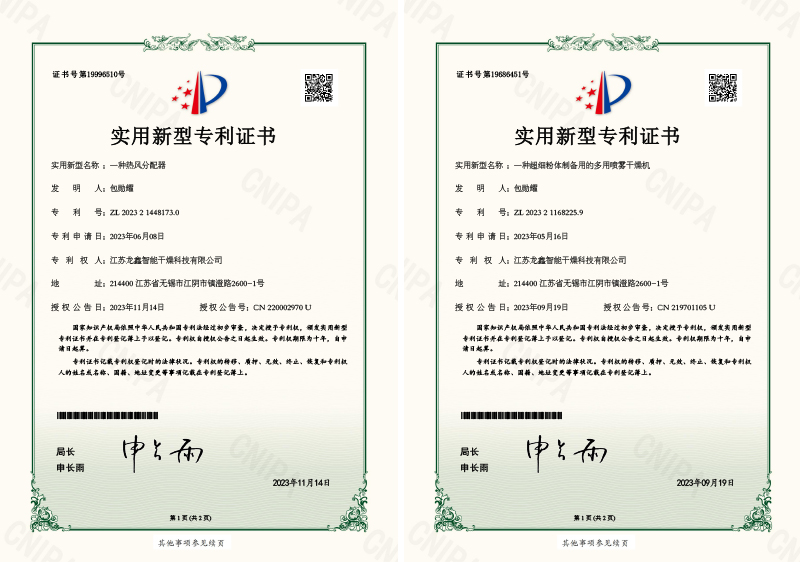

随着工业生产对干燥设备的要求不断提高，单一的离心喷雾或气流喷雾技术逐渐难以满足严苛的生产需求。江苏龙鑫经多年的研发，离心气流多用喷雾干燥机的关键技术终于取得了突破，成功申请专 利(ZL 2023 2 1168225.9 一种超细粉体制备用的多用喷雾干燥机)，并且在后续的运用中技术得到了不断创新。例如，雾化器的设计和制造技术得到了改进，能够更加精que地控制雾滴的大小和分布；干燥塔的结构优化，提高了热交换效率和物料的干燥速度；控制系统的自动化程度不断提高，使得设备的操作更加简便和稳定。
离心气流多用喷雾干燥机 工作原理
离心气流多用喷雾干燥机通过设置离心雾化器、气流式雾化器、压力式雾化器，热风经热风通道进入，首先通过旋涡型整流通道，然后经热风出口将热风送入喷雾干燥塔内部；离心雾化器装在热风出口的上面，如需更换为压力式(气流式)雾化器只需要更换雾化装置即可；如果单支压力式(气流式)雾化器无法满足产能时，只需要通过在热风通道内圈内拆入多支喷枪即可实现；本实用新型通过简单的切换，即能完成离心喷雾干燥、又能完成压力式(气流式)两种干燥工艺，操作方便快捷，设备成本不高。
(1) 气流喷雾干燥单元：本系统设计为开式对流干燥系统，压力式气流雾化、微负压运行。干燥介质（空气）经初效过滤器、中效过滤器，由鼓风机吸入送给天然气热风炉加热至工艺要求的温度后经耐高温高效过滤器后进入热风蜗壳,在热风分配器控制下螺旋进入干燥室。料液由隔膜式多柱塞泵输送给气流式雾化器,雾化器由压力将物料进行第 一次压力雾化，再由压缩空气将料液切割成更小的雾滴，雾滴与热空气充分接触混合螺旋沉降，在螺旋沉降过程中实现干燥，料液中的固体物形成粉料,料液中的水生成水蒸汽。产品由脉冲袋滤器收集；在引风机的抽吸下，洁净的水蒸汽排出系统外。
(2) 离心喷雾干燥单元：本系统设计为开式对流干燥系统，齿轮传动离心雾化、微负压运行。干燥介质（空气）经初效过滤器、中效过滤器，由鼓风机吸入送给天然气热风炉加热至工艺要求的温度后经耐高温高效过滤器后进入热风蜗壳,在热风分配器控制下螺旋进入干燥室。料液由隔膜柱塞泵输送给离心雾化器,雾化器将料液分散成小的雾滴，雾滴与热空气充分接触混合螺旋沉降，在螺旋沉降过程中实现干燥，料液中的固体物形成粉料,料液中的水溶剂生成水蒸汽。产品由脉冲袋滤器收集；在引风机的抽吸下，洁净的水蒸汽排出系统外。
离心气流多用喷雾干燥机 工艺流程图
离心气流多用喷雾干燥机 技术改进
(1) 产品的品质可稳定控制
离心式雾化器采用我公司开发的高速齿轮增速雾化器，雾化盘zui高线度可达220M/S，采用开发的涡流式料液分配盘(ZL 2021 2 2093525 .2 涡流式液体分配器)，可保证物料不堵孔：在变频器的帮助下可以任意改变雾化效果，从而达到控制产品的粒度大小；设计活动的热风分配器，可以调节热风风向；引风机可变频调速，以调节塔内负压，控制物料停留时间，既适用高温瞬间干燥，也适用于低温长时间水分蒸发。整个干燥系统的控制为PLC控制系统，采用先进的模糊控制技术，建立出风温度与进料量的模糊数学模型，编入程序，让进料量自动跟踪出风温度进行自动调节，保证产品品质的稳定性。
(2) 可防止粘壁焦化现象
针对此种物料的特性，在塔径塔高的设计中作了相应的调整，既保证粉料干燥之前达不到塔壁，又可保证粉料的热风停留时间而完成低温干燥。我们把喷干主机的锥体锥角设计得较小，锥度增大，这样下料就会更流畅充分。又在主机锥体上安装空气震击器，用压缩空气脉冲式地震击筒体，把吸附在筒体上的粉料击落下来。
(3) 无积料、堵料现象
主机内所有与物料接触处采用平面或圆弧过渡，接触面都进过打磨、抛光工序处理（精抛至△10以上），避免砂眼、死角，杜绝积料堵料，抛光达焊缝效果。密封垫片采用耐高温无毒硅胶或四氟材料。
(4) 实现自动化控制
本机组用 PLC 程序控制系统回路；触摸屏动画显示工艺流程，具有可操作性；变量操作参数实现模糊技术自动跟踪调节；用变频器稳定安全地调节雾化器；调控器控制进气温度，精度可达到正负 2℃，zui大限度地降低能耗；进、出、塔内温度、塔内压力数现，可精que设定等等。
(5) 布袋除尘器
考虑到干燥产品粒径较小，因此布袋除尘器里的滤袋采用PTFE覆膜材料制作而成，能高效过滤微粉体，同时该覆膜材料本身就具有疏水性，在使用时，可以极大限度的减少水及其他油性物质黏附在滤袋表面，进而较少粉尘在滤袋表面的黏附，布袋清灰效果好，整个除尘器的运行工况好，阻力低，除尘效率高。
由于本项目中的操作条件中，进风温度远远高于了布袋使用温度。如果在使用过程中有意外情况发生，高温空气将有可能直接进入布袋除尘器，从而损害滤袋。而采用耐高温滤袋，成本增加很大。针对这种情况，我司在布袋除尘器中附加设计了紧急冷保护子系统，这样就能在不采用耐高温滤袋的情况下，增加有限的成本就可以确保布袋使用的安全性。
离心气流多用喷雾干燥机 技术创新
(1) 技术的不断创新
为了满足不同行业的特殊需求，离心气流双用喷雾干燥机的技术不断创新。例如，开发出了可更换的雾化系统，用户可以根据物料的性质和干燥要求选择合适的雾化方式；采用了余热回收技术，降低了能源消耗；引入了智能化控制系统，能够实现远程监控和故障诊断。
(2) 智能化技术的应用
近年来，随着物联网、大数据、云计算等智能化技术的快速发展，离心气流双用喷雾干燥机也逐渐向智能化方向发展。设备可以通过传感器实时采集运行数据，并上传到云端进行分析和处理，用户可以通过手机或电脑终端远程监控设备的运行状态，及时掌握设备的工作情况和干燥效果。
(3) 绿色环保理念的深化
在全球倡导绿色环保的背景下，离心气流双用喷雾干燥机的设计和制造更加注重节能减排和环境保护。设备采用更加高效的热交换技术，提高能源利用率；优化尾气处理系统，减少污染物的排放，以满足日益严格的环保要求。
江苏龙鑫致力于推动干燥设备、工业热能系统及智能装备的技术创新，珍视客户给予的充分信赖。知识产权是龙鑫干燥和客户共同的生命线。在龙鑫集团，我们坚持诚实敬业的立业之本，坚持对侵权行为零容忍，严厉打击任何侵犯知识产权的犯罪行为。这是江苏龙鑫至高的责任、义务和承诺。我们必须精诚回报客户的信任，彻底杜绝任何侵权行为。
