破局攻坚：聚烯烃催化剂闭式循环喷雾干燥机主塔内ppm级含氧量工艺瓶颈的技术路线探索

市场驱动：聚烯烃催化剂产业扩容与干燥工艺升级的双重命题

   全球聚烯烃催化剂市场正处于结构性增长周期。从需求端看，我国聚烯烃催化剂年需求量已从2022年的约1652吨快速攀升，预计2026年将达到约2892吨，增幅接近70%。这一增长态势源于聚乙烯、聚丙烯产能的持续释放——预计2026年我国聚乙烯产量将达4456万吨、聚丙烯产量将达5186万吨。在MTO（甲醇制烯烃）工艺路线中，氯化镁载体催化剂、茂金属聚烯烃催化剂、聚乙烯催化剂、聚丙烯催化剂及甲醇制烯烃催化剂载体等核心品类，正面临从"规模扩张"向"品质精控"的转型关口。
   值得关注的是，茂金属催化剂与高性能聚烯烃弹性体（POE）催化剂的国产化进程加速，对催化剂颗粒的球形度、粒度分布均一性及活性位点保留率提出了前所没有的严苛标准。气相法聚合工艺对催化剂流动性、反应均匀性的依赖，使得干燥工序从传统的"固液分离"环节跃升为决定催化剂性能的"活性塑造"关键工序。

痛点剖析：传统干燥工艺在聚烯烃催化剂生产中的三重桎梏

  (1) 氧化失活风险：活性位点的不可逆损伤
   传统开式干燥系统以空气作为传热与传质介质，在处理含四氢呋喃（THF）、己烷等有机溶剂的聚烯烃催化剂浆料时，空气中的氧气直接与氯化镁载体表面的Mg²⁺活性中心及钛系活性组分（如TiCl₄）发生氧化反应，导致催化剂活性位点不可逆失活。对于茂金属聚烯烃催化剂而言，活性中心对氧敏感程度更高，微量氧即可引发催化剂活性的大幅衰减，直接影响聚合反应诱导期与产物分子量分布。
  (2) 粒度控制粗放：流化均匀性的隐性杀手
   传统压力式或气流式雾化干燥存在压力波动大（±0.5MPa）、气耗高的固有缺陷，导致催化剂颗粒粒径分布离散度大，球形度不足。在气相聚合反应器中，粒径不均的催化剂颗粒流化性能差异显著，易引发局部沟流、死床等现象，造成聚合反应热分布失衡，进而影响聚烯烃产品的熔融指数与力学性能一致性。
  (3) 溶剂回收低效：安全与成本的双重压力
   开式干燥系统对THF、己烷等有机溶剂的回收率偏低，大量溶剂随尾气直接排放，既造成原料浪费，又使易燃易爆气体在车间环境中积聚，形成重大安全隐患。同时，溶剂蒸气的高浓度排放带来VOCs治理压力，环保合规成本持续攀升。

技术机理：闭式循环喷雾干燥机在聚烯烃催化剂干燥中的工作原理

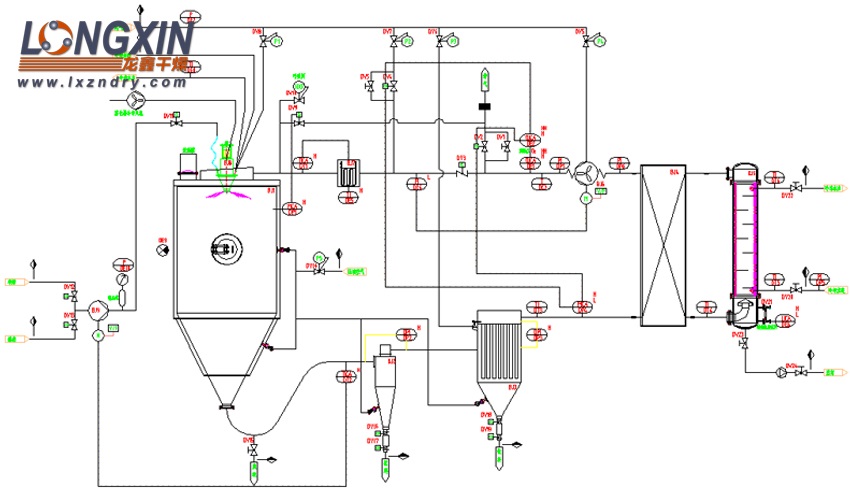

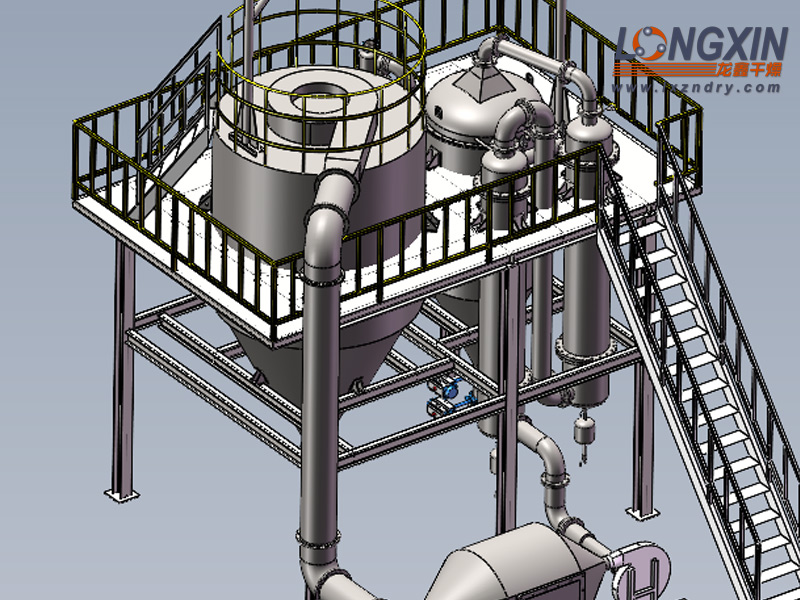

   闭式循环离心喷雾干燥机以高纯度氮气（N₂）作为干燥介质，在密闭回路中完成催化剂浆料的雾化、干燥、分离与溶剂回收全过程。

  (1) 工作流程如下：
   - 经加热器升温的氮气进入干燥塔体，建立惰性干燥环境；
   - 液态催化剂浆料经计量泵精准输送至离心雾化器，在高速旋转转盘产生的离心力与空气剪切力双重作用下，雾化成粒径分布集中的微细液滴；
   - 液滴在干燥塔内与热氮气进行充分热质交换，溶剂瞬间蒸发，固态催化剂颗粒沉降于塔底并排出；
   - 被蒸发的有机溶剂气体在循环风机驱动下，依次经过一级旋风分离器、二级脉冲布袋除尘器实现固气分离，再经三级列管冷凝器深度冷凝为液态溶剂回收，不凝性氮气经气液分离器净化后重新加热循环使用。

  (2) 该系统的核心特征在于：
   - 干燥介质为惰性气体，系统内部维持正压运行，从根本上隔绝外界空气渗入；
   - 物料不与氧气直接接触，适用于含易燃易爆有机溶剂、易氧化物料的干燥场景；
   - 溶剂在封闭回路中冷凝回收，实现资源循环利用与环保达标排放。

性能特点：闭式循环喷雾干燥机在聚烯烃催化剂干燥中的技术优势

  (1) 惰性气体精准保护体系
   采用纯度≥99.99%的氮气作为干燥介质，通过压差自动变送技术维持干燥塔内稳定正压，配合在线测氧仪实时监控，当氧含量超出设定阈值时自动触发报警及停机保护，从源头阻断催化剂氧化失活路径。氯化镁载体活性位点保留率显著提升，聚乙烯催化剂钛组分损失率大幅下降。
  (2) 变频离心雾化精准控粒
   摒弃传统压力式雾化的高压能耗与气流式雾化的高气耗，采用变频调速离心雾化技术。基于PLC矢量控制算法，雾化器启动与停机过程转速线性过渡，消除压力冲击，避免液料雾化不均导致的"粗颗粒团聚"与"细粉超标"问题。马尔文激光粒度仪实测表明，聚丙烯催化剂颗粒球形度高、粒径分布集中，充分满足气相聚丙烯反应器对颗粒流动性的严苛要求。
  (3) 多级分离溶剂高效回收
   一级旋风分离器与二级脉冲布袋除尘器协同实现高效固气分离，减少细微粉尘进入冷凝管路；三级列管冷凝器对THF、己烷等溶剂进行深度冷凝，回收溶剂纯度达99.9%以上，可直接回用于催化剂制备；冷凝器后增设高效气液分离器，采用聚结滤芯技术去除5μm以下液滴，避免溶剂夹带污染，同时保护循环风机免受腐蚀。
  (4) 全流程智能监控与防爆安全
   系统集成西门子PLC控制系统，实时采集18个关键工艺参数（进风温度、雾化转速、氮气压力），通过工业级HMI实现工艺曲线追溯。设备主体采用316L不锈钢材质，内壁抛光处理（Ra≤0.8μm），法兰连接处配置双O型圈密封（FKM材质）及氮气吹扫环（0.2MPa），泄漏率极低。系统配置防爆膜（爆破压力0.2MPa）、呼吸阀及静电接地装置（接地电阻＜2Ω），构建多重安全冗余。

破局攻坚：聚烯烃催化剂闭式循环喷雾干燥机降低主塔内含氧量的技术难点

   尽管闭式循环喷雾干燥机塔内含氧量达到1000ppm乃至更低目标在理论上可行，且已有工业实绩验证，但在聚烯烃催化剂干燥这一高要求场景中，工程实现与长期稳定运行仍面临多重技术瓶颈：
  (1) 系统全密闭性的长期维持难题
   闭式循环喷雾干燥机结构复杂，涉及干燥塔主机、旋风分离器、冷凝器、管路阀门、人孔法兰及动静密封面等众多连接环节。聚烯烃催化剂干燥过程中产生的超细粉尘（平均粒径＜20μm）具有极强的渗透性，长期运行中密封件老化、法兰松动、视镜破损及粉尘对密封面的磨蚀均可能导致微泄漏。系统在0.1MPa工作压力下需保持零泄漏，任何微小渗漏点均会成为外界空气渗入的通道，导致塔内含氧量缓慢攀升，对氯化镁载体及茂金属活性中心构成氧化威胁。
  (2) 氮气置换死角与动态平衡控制困境
   塔体锥底、管路弯头、阀门腔体等结构死角在初始开车或检修后重新启动时，常规充氮置换难以将死角内残留空气彻底驱替。氮气密度略低于空气，若置换气流组织不合理，死角区域易形成氧含量"高点"。此外，系统在运行过程中需维持正压惰性气体循环，进料、出料、冷凝排液及溶剂回收等环节的压力平衡控制若出现瞬时失衡，局部负压将吸入外界空气，直接破坏塔内微氧环境。行业规范明确要求"系统充满常压氮气后方可启动喷雾加热"，置换的彻底性直接决定初始氧含量基线。
  (3) 氮气气源纯度与循环介质劣化累积
   氮气作为干燥介质，其初始纯度直接影响塔内含氧量基准值。若气源含氧偏高（如采用制氮机产氮纯度不足），或循环氮气在多次载湿、去湿过程中因系统微泄漏而混入微量氧气，塔内氧含量将呈累积上升趋势。同时，有机溶剂蒸汽在冷凝回收过程中可能夹带不凝性气体（如溶解氧），若气液分离不彻底，微量氧将随循环氮气重返干燥塔，形成"氧污染"闭环。
  (4) 氧含量分布不均与检测滞后风险
   塔内不同区域氧含量存在显著差异：喷雾盘附近因蒸发量大、溶剂蒸气浓度高，局部氧含量可能低于100ppm；而进风口、排风口、塔体死角及旋风分离器顶部等区域则可能形成氧含量高点。传统单点检测难以全面反映塔内氧分布态势，若检测探头位置设置不当（如远离高氧风险区）或响应滞后（电化学传感器响应时间约10~30秒），可能导致超氧工况未被及时捕捉，催化剂已暴露于富氧环境而系统尚未报警。

催动革新：聚烯烃催化剂闭式循环喷雾干燥机降低主塔内含氧量的技术改进路径

   针对上述工艺瓶颈，龙鑫技术团队基于多年催化剂干燥工程实践，形成了一套成熟的ppm级含氧量控制技术体系：
  (1) 全密闭结构与高精度密封设计
   对干燥塔、旋风分离器、冷凝器及管路系统实施全焊接密封与专用密封件配置，关键法兰采用双O型圈密封结构，人孔及检修口配置氮气吹扫环，从源头阻断空气渗入通道。设备主体设置泄爆膜、泄爆口及压力检测系统，在保障密闭性的同时实现超压安全泄放。针对聚烯烃催化剂超细粉尘特性，优化密封面材质与结构形式，提升密封件耐粉尘磨蚀性能，延长密封系统维护周期。
  (2) 在线氧气检测与多级联锁切断技术
   配置高精度氧气浓度在线检测控制装置，检测精度可达ppm级，将氧气残留量设定在目标范围内（如≤100ppm或更低）。当氧含量超过设定值时，系统触发声光报警并自动切断电源，强制停机排查泄漏。该技术可与压差自动变送系统联动，实现氧含量-压力-氮气补入的闭环控制：氧含量异常升高时，自动增大氮气补入量并提升系统压力，以正压屏障阻止空气渗入。
  (3) 压差自动变送与智能充氮稳压系统
   运用压差自动变送技术维持系统正压惰性气体循环。当系统压力低于设定工作压力时，氮气充气阀自动开启补氮；达到工作压力时自动闭合。正压运行模式（0.05~0.1MPa）可有效阻止外界空气渗入，同时避免氮气过度消耗。结合变频离心雾化技术，优化启停过程中的压力过渡曲线，消除压力波动对密封系统的冲击，防止瞬时负压吸入空气。
(4) 三级冷凝与气液分离深度净化
   通过三级冷凝器与高效气液分离器对循环氮气进行深度净化：一级冷凝去除大部分溶剂蒸气，二级冷凝进一步降低溶剂分压，三级冷凝实现溶剂深度回收；气液分离器采用聚结滤芯技术去除5μm以下液滴及夹带的不凝性气体。除湿后的高纯度氮气经加热器重新升温后循环使用，保持干燥介质的高纯度与低氧状态。脉冲布袋除尘器的应用可减少细微粉尘进入冷凝管路，避免堵塞导致的系统开盖维护频次，间接保障系统密闭性。
  (5) 静电接地与防爆安全协同防控
   系统设置静电接地装置，接地电阻小，将物料旋风分离及粉体摩擦产生的静电及时导除。静电火花是引燃低氧环境下可燃蒸汽的潜在火源，消除静电可降低对氧含量控制精度的依赖，形成"低氧+无静电"的双重安全冗余。同时，系统配置防爆膜、呼吸阀及压力联锁装置，构建超压泄放与防爆抑爆协同体系。
  (6) 规范氮气置换程序与氧分析仪定期校验
   严格执行"多次充氮-排放置换"的标准化操作规程：利用氮气密度与空气的差异，从塔顶充氮、底部排放，驱替死角残留空气；置换完成后采用多点氧含量检测验证，确保全系统氧含量达标后方可启动加热。运行中定期校验氧分析仪精度（建议每季度一次），采用标准气样进行零点与量程校准，确保检测数据真实反映塔内工况。

以ppm级微氧控制重新定义聚烯烃催化剂干燥工艺边界

   闭式循环喷雾干燥机塔内含氧量达到1000ppm乃至更低水平，不仅在理论上具备充分可行性，更已有500ppm的工业实绩验证。其核心在于全密闭结构、在线氧检联锁、正压氮气循环及智能充氮四大技术支柱的协同作用。
   对于聚烯烃催化剂、茂系聚烯烃催化剂、聚乙烯催化剂、聚丙烯催化剂、聚烯烃催化剂氯化镁载体及甲醇制烯烃催化剂载体等MTO催化剂生产企业而言，干燥工序的ppm级含氧量控制已从"加分项"演变为"必选项"——它直接决定催化剂活性位点保留率、聚合反应均匀性及终端聚烯烃产品的力学性能一致性。

   龙鑫始终以技术创新为先导，持续深耕聚烯烃催化剂干燥工艺参数优化与设备智能化升级，为行业客户提供从工艺设计、设备定制到长期运维的全流程技术支持。在聚烯烃催化剂国产替代加速、高阶化进程深化的产业背景下，以ppm级微氧控制技术为代表的干燥工艺革新，正成为推动催化剂性能突破与聚烯烃产业升级的关键支点。
