掘金"工业牙齿"材料行业 硬质合金闭式循环喷雾干燥机发力耐磨精密制造领域

   硬质合金被誉为"工业牙齿"，凭借其高强度、高硬度、高耐磨性及优异的化学稳定性，在金属切削、矿山开采、电子加工、航空航天等领域扮演着不可替代的角色。随着智能制造与精密制造需求的持续升级，硬质合金行业正加速向超细晶粒、超粗颗粒、高熵合金、铁基合金粉末、钴基合金粉末、镍基合金粉末、钨基合金粉末、铜基合金粉末、特种合金粉末、3D打印粉末、热喷涂粉末等多元化方向演进。
   在这一技术变革浪潮中，混合料制备作为硬质合金生产的"基因工程"，其干燥与制粒工序的工艺水平直接决定了蕞终烧结产品的组织均匀性、致密度与力学性能。龙鑫智能深耕干燥装备领域多年，以闭式循环喷雾干燥技术为核心，致力于为硬质合金行业提供从纳米级超细晶粒到超粗颗粒混合料的全谱系干燥制粒解决方案，助力下游客户突破材料性能瓶颈，掘金耐磨精密制造新蓝海。

向新而行：技术迭代与需求升级双轮驱动的硬质合金发展趋势

   硬质合金行业正处于结构性变革的关键窗口期。从需求端看，AI服务器散热基板、人形机器人关节轴承、新能源汽车刀具、航空航天热端部件等新兴应用场景对材料的耐磨性、耐高温性、尺寸精度提出了更高要求；从供给端看，高熵合金粉末、铁基合金粉末、钴基合金粉末、镍基合金粉末、钨基合金粉末、铜基合金粉末、特种合金粉末、3D打印粉末、热喷涂粉末等新型材料体系加速涌现，推动硬质合金从传统WC-Co体系向多元化、功能化方向拓展。
   在这一背景下，混合料制备技术面临双重挑战：
  (1) 超细晶粒硬质合金（晶粒度进入亚微米乃至纳米级别）的比表面积急剧增大，对氧含量极为敏感，干燥过程中的微量氧化即可能导致烧结后产生η相或石墨相缺陷，严重劣化合金性能；
  (2) 超粗颗粒硬质合金混合料因粒度粗、料浆中固态物难以与液态溶剂形成稳定悬浮物，传统喷雾干燥易出现分层、雾化困难、颗粒不成球等问题，流动性差、松装密度低，难以满足自动压机的高效生产需求。
   技术迭代与需求升级的双轮驱动，倒逼硬质合金干燥制粒装备向"低氧可控、粒度可调、成分均匀、高效连续"的方向加速进化。闭式循环喷雾干燥技术以其在氧含量控制、颗粒形貌调控、自动化程度等方面的系统性优势，成为硬质合金混合料制备工艺升级的核心抓手。

始于工艺：硬质合金混合料干燥与制粒工序的质量控制

   混合料的干燥与制粒是承接湿磨、连接压制成型的关键物理过程。
  (1) 湿磨工序完成碳化钨、钴粉及其他碳化物粉末的细化与均匀混合后，料浆中含有大量酒精或水等湿磨介质，若不能高效、均匀地脱除，将直接影响后续压制与烧结质量。
  (2) 干燥工序的核心任务是在不引起混合料组分氧化、偏析和成型剂失效的前提下，实现溶剂的彻底脱除；

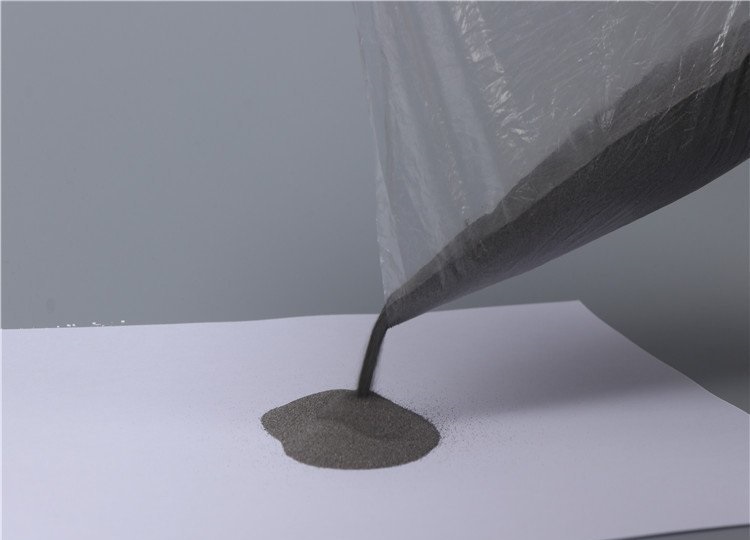

  (3) 制粒工序则旨在将干燥后的粉末制备成具有优良流动性、适宜松装密度和颗粒强度的球形或近球形颗粒，以确保自动压制过程中模腔的均匀填充。
   在传统"橡胶工艺"中，干燥与制粒分属不同工序，需经历掺胶、真空干燥、擦筛、制粒等多个步骤，工序链条长、控制节点多。干燥温度若控制不当，成型剂易软化结块，粉末氧化风险高；人工翻料环节更可能引入空气，导致氧含量失控。擦筛工序虽能使混合料分散、胶分布均匀，但机械剪切作用可能破坏粉末表面包覆的成型剂膜，增加后续氧化的敏感性。

   相较而言，喷雾干燥制粒技术将混合、干燥、制粒三个步骤合为一体，料浆经雾化器雾化成极细液滴后，在热干燥介质作用下瞬时完成溶剂蒸发与颗粒成型。液滴的瞬时干燥特性使得原始料浆中的各组分被"冻结"在颗粒内部，从根本上避免了宏观偏析。尤为关键的是，采用封闭循环氮气系统作为干燥介质，可将操作气氛的氧含量稳定控制在极低水平，使制得的混合料增氧量极小，总氧含量可控制在ppm级的低水平，为超细晶粒硬质合金等氧敏感材料提供了近乎完善的制备环境。

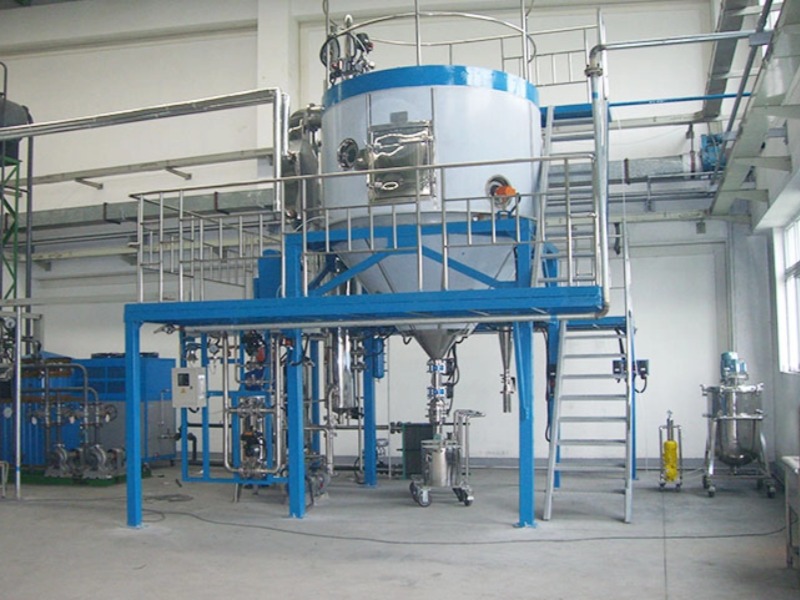

精于设备：硬质合金混合料喷雾制粒干燥机发力耐磨精密制造

   硬质合金混合料喷雾制粒干燥机的工作原理基于压力雾化与热风干燥的协同作用。湿磨后的料浆经隔膜泵增压至1.0-1.3MPa，通过压力喷嘴进入喷雾塔。料浆在喷嘴旋流室内呈涡流状高速旋转，于喷嘴中心附近液流被撕裂破碎，形成带压的空心柱并以薄膜形式喷出，在表面张力作用下蕞终形成由无数雾滴组成的雾群。与此同时，经油气热交换器加热的高纯度氮气由送风机送至塔体顶部气体分配器，均匀呈旋风状进入塔体，与雾化液滴进行热交换，液滴中的酒精迅速蒸发，固体物质团聚形成球形颗粒，落入塔体锥形底部经排料阀排出。
   硬质合金喷雾干燥的关键工艺参数涵盖料浆参数、工艺操作参数与设备参数三个维度：
  (1) 料浆参数
   料浆固相含量一般控制在40-60wt%，含量过低则能耗高、颗粒易成空心且强度低，含量过高则粘度大、雾化困难、易堵塞喷嘴；料浆粘度需控制在特定范围（如<<500mPa·s），粘度过高导致雾化液滴粗大、球形度差，粘度过低则颗粒易碎、细粉增多。成型剂种类与含量直接影响颗粒强度与烧结行为，石蜡添加量一般控制在固体原料总质量的1-4%，PEG、PVA等高分子成型剂含量通常为1-3%。
  (2) 工艺操作参数
   工艺操作参数中，进风温度通常为150-250°C，是调控干燥速率的核心变量，温度过高可能导致成型剂分解或颗粒表面硬化开裂，温度过低则干燥不完全、颗粒发粘；出风温度通常控制在70-110°C，反映干燥程度，需与进风温度、料浆流量联动控制；雾化压力或转速直接决定液滴大小，压力式喷嘴压力一般稳定在1.0-1.2MPa，离心式雾化器转速可达10000-25000rpm，转速/压力越高，液滴越小，颗粒越细。
  (3) 设备参数
   干燥介质类型选择氮气是控制氧含量的根本措施；塔内维持微正压（500至1000Pa）可防止氧气渗入并稳定干燥过程；喷嘴孔径一般为Φ10-Φ16mm，材质多采用耐磨性好的钨碳合金TC、铬碳合金CC或陶瓷合金，以应对硬质合金料浆的高磨损特性。

产业筑基：闭式循环喷雾干燥机降低塔内含氧量的技术革新

   氧是硬质合金生产中危害蕞大的杂质元素之一。
  (1) 在混合料制备过程中，氧的来源贯穿原料、工艺介质与大气暴露三个维度：
   - WC、Co等粉末自身携带表面吸附氧和化学结合氧，粉末粒度越细、比表面积越大，初始氧含量越高；
   - 酒精或水等湿磨介质中的溶解氧在球磨过程中渗透至粉末体系；
   - 转运、投料、干燥、出料等环节的大气暴露，尤其在高温条件下，粉末与空气中氧气的反应蕞为剧烈。

  (2) 氧对硬质合金性能的危害呈多维度特征
   - 粘结相Co在高温下易被氧化为CoO，而CoO在烧结温度下无法润湿WC，直接阻碍合金致密化；
   - 硬质相WC的氧化产物WO₃在烧结时与Co反应生成脆性η相，显著削弱合金强度与韧性；
   - 氧与碳的反应会导致脱碳生成η相，或因碳补偿过量引发增碳形成石墨相，二者均为有害组织缺陷；
   - 此外，杂质氧化物还会干扰WC晶粒的正常长大及溶解-再析出行为，破坏显微组织均匀性。

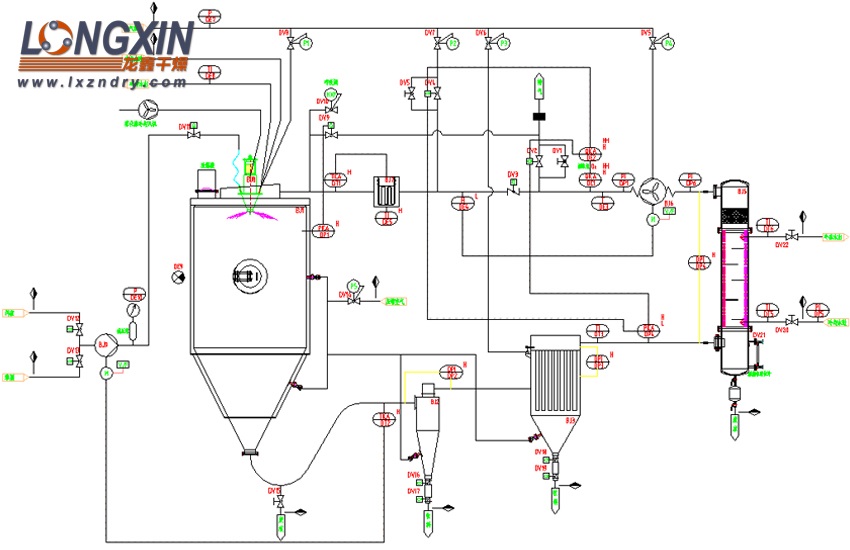

  (3) 闭式循环喷雾干燥机通过系统性技术革新，构建了硬质合金混合料低氧制备的可靠屏障。
   - 系统使用高纯度氮气作为干燥介质，并持续监测循环管路中的氧含量；

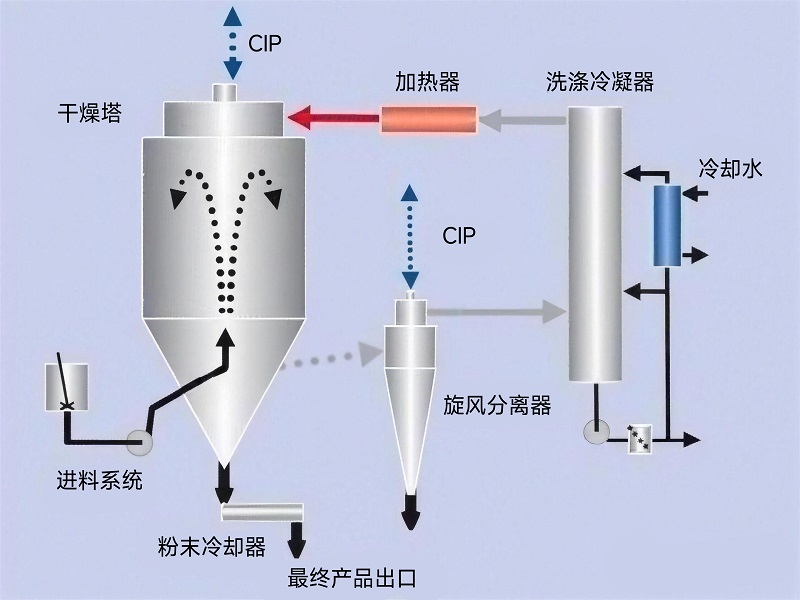

   - 料浆中的有机溶剂在干燥后被冷凝器高效回收，干燥洁净的低温氮气重新被加热器加热后返回干燥塔，形成完全封闭的循环回路。
   - 整个干燥系统与外界空气完全隔绝，操作气氛的氧含量可稳定控制在1wt%以下，甚至更低。

  (4) 针对超粗颗粒硬质合金混合料的制备难点，龙鑫干燥在闭式循环系统中集成表面活性物质调控技术。
   - 通过在湿磨介质中添加硬脂酸、油酸、月桂酸或肉豆蔻酸等表面活性物质，降低石蜡成型剂的表面能，使其吸附在石蜡上，一则降低石蜡强度、研磨中有利于细化，二则使混合料粉末粒表面形成完整的石    - 蜡膜，改善粉末氧化程度、降低混合料氧含量，同时防止石蜡相互聚集、避免合金产生孔洞。
   - 配合料浆温度控制在25-50°C的优化区间，超粗颗粒混合料料浆经过喷雾干燥后，混料流动性好，松装比达高，无宏观孔隙，且无残留碳产生。

创新发力：硬质合金干燥制粒工艺的破局与升维

  (1) 超细晶粒硬质合金：纳米研磨喷雾干燥智能产线

   超细晶粒硬质合金的晶粒度进入亚微米乃至纳米级别，其比表面积巨大，对氧极为敏感，传统干燥工艺难以满足其严苛的氧含量控制要求。龙鑫干燥针对这一需求，开发纳米研磨喷雾干燥智能产线，将高能湿法研磨与闭式循环喷雾干燥进行一体化集成。纳米砂磨机依靠动力带动转轴搅拌棒转动，通过切向分力和离心力使研磨球与料浆形成复杂循环运动，转轴转速越高，球的相互摩擦、碰撞次数越多，磨料与混合效果越好，可将时间较传统滚动球磨缩短16-24小时。
   - 智能产线配备在线氧含量监测与自适应调控系统，实时监测循环氮气中的氧含量，并根据监测结果自动调节氮气补充量与干燥参数，确保混合料总氧含量稳定在ppm级的低水平。
   - 通过精准控制料浆固相含量、粘度与雾化参数，获得粒度分布均匀、球形度高的混合料颗粒，其流动性与松装密度满足自动化压制的高精度要求，为AI服务器散热基板、精密微型钻头等高duan应用提供材料保障。

  (2) 超粗颗粒硬质合金混合料：闭式循环压力喷雾造粒干燥塔

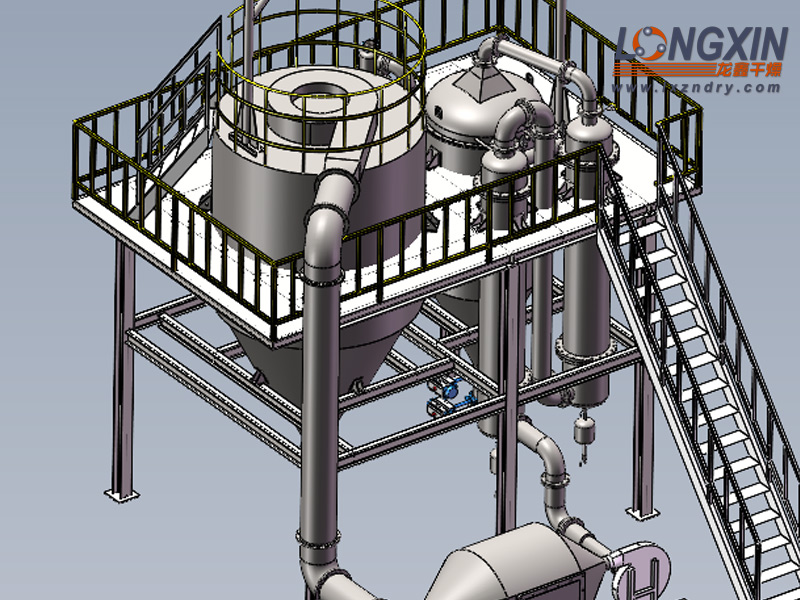

   超粗颗粒硬质合金混合料的喷雾制粒长期面临料浆分层、雾化困难、颗粒不成球的技术瓶颈。龙鑫干燥基于闭式循环压力喷雾造粒干燥塔，通过多参数协同优化实现技术破局。
   - 在料浆制备阶段，通过降低研磨剂含量、提高料浆浓度来改善超粗颗粒的悬浮稳定性，同时添加适量表面活性物质作为石蜡与物料颗粒之间的"桥梁"，提高成型剂与物料颗粒的结合力；
   - 在喷雾干燥阶段，采用压力式喷嘴配合1.0-1.3MPa的稳定雾化压力，确保高浓度料浆的有效雾化；
   - 在干燥介质循环阶段，通过氮气封闭循环与氧含量实时监控，将干燥过程的氧化风险降至蕞低。
   该技术方案使超粗颗粒混合料喷雾干燥后的成粒性大幅提高，生产的混合料具有良好的松装比与流动性，为自动压机压坯生产提供了必要的先决条件。采用该混合料制备的硬质合金，无宏观孔隙，合金强度与密度显著提升，满足矿山开采、重型切削等对材料韧性要求较高的应用场景。

匠于"鑫" 掘金耐磨精密制造新蓝海

   硬质合金作为"工业牙齿"，其性能提升离不开制备工艺的系统性进步。干燥与制粒工序作为混合料制备的核心环节，其技术水平的优劣直接决定了硬质合金的"先天基因"。
   龙鑫智能以闭式循环喷雾干燥技术为战略支点，面向超细晶粒与超粗颗粒两大技术方向，构建了覆盖纳米研磨喷雾干燥智能产线与闭式循环压力喷雾造粒干燥塔的全谱系解决方案。通过氮气封闭循环、氧含量精准控制、表面活性物质调控、智能参数自适应等技术创新，龙鑫干燥助力硬质合金行业客户突破氧含量控制与颗粒形貌调控的双重瓶颈，在耐磨精密制造领域实现材料性能的跃升与产业价值的掘金。
