流态化干燥机

FL、FG型立式沸腾(制粒)干燥机

所属分类:流态化干燥机

产品简介:立式沸腾制粒干燥机是一种集制粒与干燥于一体的多功能设备。它不仅能够在同一设备中完成颗粒的制备,还可以在同一过程中完成颗粒的干燥,极大地提高了生产效率。作为制药行业内固体制剂生产的重要工艺设备,对原辅料实现混合造粒,干燥;或者对湿法制粒机制得的湿颗粒进行干燥。采用PLC自动控制系统,设备与工艺符合当前GMP与国家药典要求。

0510-68287833
在线联系

立式沸腾(制粒)干燥机 设备概述

   立式沸腾制粒干燥机(Vertical Fluid Bed Granulator and Dryer)是一种集制粒与干燥于一体的多功能设备。它不仅能够在同一设备中完成颗粒的制备,还可以在同一过程中完成颗粒的干燥,极大地提高了生产效率。
   FG、FL系列流化床干燥制粒机,作为制药行业内固体制剂生产的重要工艺设备,对原辅料实现混合造粒,干燥;或者对湿法制粒机制得的湿颗粒进行干燥。采用PLC自动控制系统,设备与工艺符合当前GMP与国家药典要求。

立式沸腾(制粒)干燥机 工作原理

   进风空气处理单元将进风过滤加热后导入底缸,热风经料仓的气流分布板将物料均匀吹起,形成连续的流化状态被热风均匀的干燥。或者为流化床制粒时,粘合剂通过喷枪注入料仓,并在压缩空气作用下雾化喷射到物料表面;物料的颗粒之间通过粘合剂粘接桥架形成母粒,逐渐长大形成符合要求的湿颗粒,并在热空气作用下将粘合剂干燥获得均匀的干颗粒。
  (1)进料:物料(通常是粉末状的)被送入制粒干燥机的制粒室。
  (2)粘合剂喷雾:粘合剂通过喷嘴均匀地喷洒到物料上,使得粉末开始聚集成为小颗粒。
  (3)流态化:通过底部引入的热空气,使颗粒悬浮并呈现流态化状态。这有助于颗粒之间的结合,并且加速了颗粒内部水分的蒸发。
  (4)制粒与干燥:随着粘合剂的持续喷洒和热空气的作用,颗粒逐渐增大,同时多余的水分被去除,从而形成所需的颗粒尺寸和形状。
  (5)成品收集:制粒和干燥完成后,成品颗粒通过出料口收集。

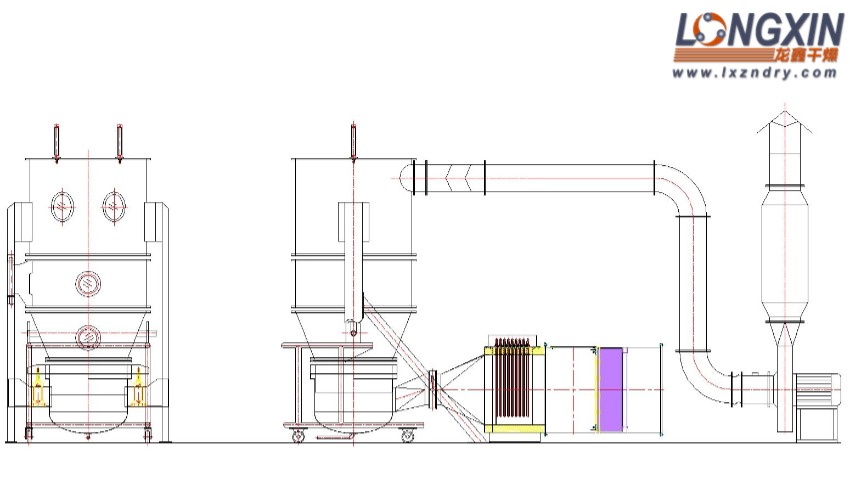

立式沸腾(制粒)干燥机 工艺流程图


立式沸腾(制粒)干燥机 设备结构

  (1)进风空气处理单元
   进风空气处理单元含初效G4,中效F8,高效H13三级过滤器,温度控制精度高,进风流量通过风机变频控制,可设定、可调节。
  (2)主机结构
   主机含底缸,移动料仓,流化仓,膨胀室(或称为过滤室);底缸、移动料仓与流化仓之间采用硅橡胶膨胀密封圈,并具备压缩空气检测功能,保障密封可靠。
  (3)产品过滤器
   双抖袋防静电布袋过滤器(或有特殊要求时可采用不锈钢反吹过滤器)与过滤室之间采用橡胶膨胀密封圈,并具备压缩空气检测功能,保障密封可靠。排风管道设计粉尘传感器,并与PLC控制系统联锁,确保生产过程的产品安全。
  (4)排风空气处理单元
   排风系统可按照要求设计选择集尘系统,以保障环保要求。
  (5)流化床制粒
   当要求为流化床干燥制粒时,提供粘合剂搅拌罐与蠕动泵喷枪系统,将粘合剂通过喷枪注入料仓,并在压缩空气作用下雾化喷射到物料表面;物料的颗粒之间通过粘合剂粘接桥架形成母粒,逐渐长大形成符合要求的湿颗粒,并在热空气作用下将粘合剂干燥获得均匀的干颗粒。

立式沸腾(制粒)干燥机 性能特点

  (1)一体化操作:在同一设备中完成制粒和干燥,简化了工艺流程。
  (2)高效节能:减少了单独制粒后再干燥所需的时间和能量消耗。
  (3)均匀性好:通过流态化技术,保证了颗粒的均匀性。
  (4)易于控制:通过调整喷雾量、温度和空气流量等参数,可以灵活控制颗粒的大小和密度。
  (5)适用范围广:适用于多种物料的制粒和干燥,如制药、化工、食品等行业。

沸腾(制粒)干燥机 应用领域

  (1)医药品的制粒及包衣
    [制粒]调剂用颗粒,打片用颗粒,直打用赋形剂,胶囊用颗粒。
    [包衣]颗粒、丸剂、片剂包衣。
  (2)食品工业制粒
    砂糖、咖啡、可可、粉末果汁、混合淀粉、氨基酸、调味料、小麦粉等。
  (3)糊糖的制粒 CHC、PVA、MC、HEC等。
  (4)粉末冶金、陶瓷工业制粒
  (5)农药、饲料、肥料制粒和包衣
  (6)催化剂的制粒包衣
  (7)颜料、色料、染料的制粒
  (8)其它一般化学品的制粒

沸腾(制粒)干燥机 技术规格

规格 3 5 15 30 45 60 90 120 150 200 300 500
容量 12 22 45 100 155 220 300 420 530 660 1000 1500
处理量 1.5/4.5 4/6 10/20 15/45 25/65 40/80 60/120 80/160 90/200 100/300 150/450 300/300
风机功率 2.2 3 4 5.5 7.5 11 15 18.5 18.5 22 30 37
蒸汽耗量 12 23 42 70 99 141 169 211 251 282 366 451
压缩空气耗量 0.3 1.3 0.3 0.4 0.4 0.6 0.6 0.9 0.9 0.9 1.3 1.5
噪音 (风机隔离安装)≤75
外形尺寸
1.0
×0.55
×1.8
1.2
×0.6
×2.1
1.25
×0.9
×2.1
1.6
×0.9
×2.3
1.65
×1.1
×2.4
1.85
×1.25
×3
1.85
×1.25
×3
2.2
×1.65
×3.1
2.27
×1.72
×3.1
2.34
×1.9
×3.5
2.8
×1.9
×3.8
3
×2.55
×4.2

注:FG不带制粒部分
