振动流化床布风板的种类与其优缺点
信息来源:本站 | 发布日期:
2021-04-01
| 浏览量:
摘要:目前工业振动流化床干燥机采用的布风板主要有直流型和侧流型两种形式。

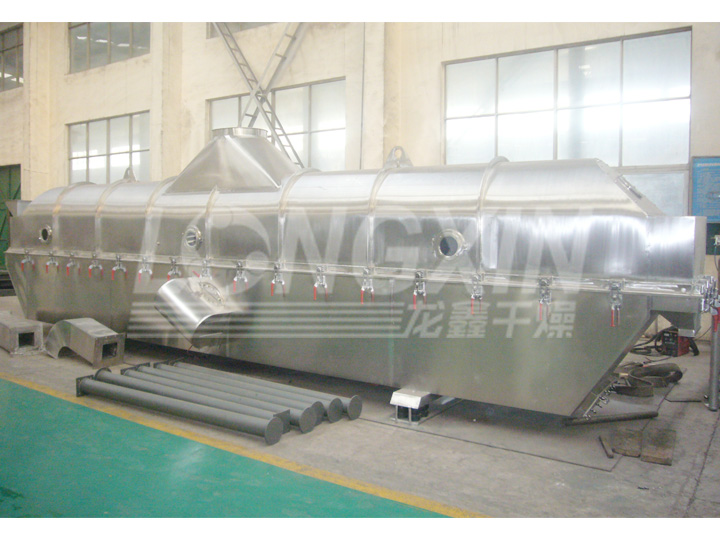

目前工业振动流化床干燥机采用的布风板主要有直流型和侧流型两种形式。
直流型布风板:是目前国内振动流化床干燥器zui常用的,大多采用钢板钻孔或冲孔,大多采用钢板钻孔或冲孔。其特点是结构简单,易于设计制造,成本低;但气流方向正对床层,易使床层形成沟流,小孔易于堵塞,停车时容易漏料。此外,如果板厚选取不当,还会出现布风板刚度不足的问题。板厚常取26mm,有时还需要在底部焊筋以提高刚度。
侧流型布风板:采用组合结构的布风板,由基板、垫板和盖板组成。这种组合结构的流化布风板可以防止物料漏人下风室(但仅限于物料粒度≥0.5ram),由于采用侧出风结构,可以使物料连续稳定地移向出料口。其缺点是由于长时间的机械振动,连接基板、垫板和盖板的螺栓、螺母易脱落,且三层板厚一般在8mm以上,加重了床体重量。还 有一种是采用冲制或滚压成型的鱼鳞式上小下大的斜孔,出风孔为0.1mm左右,其特点,是制造简单,无装配要求;缺点是只能采用3mm以下的薄板,冲压出的“盖板”实际并未遮盖住出风孔,虽能改善布风板的漏料现象,但不能彻底解决漏料问题。此外,由于振动床长时间的机械振动,易发生疲劳破坏,以致布风板很快产生局部裂纹并逐渐扩展至整个布风板,从而导致布风板断裂。
直流型布风板:是目前国内振动流化床干燥器zui常用的,大多采用钢板钻孔或冲孔,大多采用钢板钻孔或冲孔。其特点是结构简单,易于设计制造,成本低;但气流方向正对床层,易使床层形成沟流,小孔易于堵塞,停车时容易漏料。此外,如果板厚选取不当,还会出现布风板刚度不足的问题。板厚常取26mm,有时还需要在底部焊筋以提高刚度。
侧流型布风板:采用组合结构的布风板,由基板、垫板和盖板组成。这种组合结构的流化布风板可以防止物料漏人下风室(但仅限于物料粒度≥0.5ram),由于采用侧出风结构,可以使物料连续稳定地移向出料口。其缺点是由于长时间的机械振动,连接基板、垫板和盖板的螺栓、螺母易脱落,且三层板厚一般在8mm以上,加重了床体重量。还 有一种是采用冲制或滚压成型的鱼鳞式上小下大的斜孔,出风孔为0.1mm左右,其特点,是制造简单,无装配要求;缺点是只能采用3mm以下的薄板,冲压出的“盖板”实际并未遮盖住出风孔,虽能改善布风板的漏料现象,但不能彻底解决漏料问题。此外,由于振动床长时间的机械振动,易发生疲劳破坏,以致布风板很快产生局部裂纹并逐渐扩展至整个布风板,从而导致布风板断裂。
