变废为宝 | 木质素喷雾干燥机高值赋能造纸黑液处置实现资源化与降本增效

变废为宝：木质素宝藏密码掀起造纸黑液的绿色革命

   在全球加速告别化石能源、追逐"双碳"目标的今天，一种蕴藏于植物细胞壁中的天然高分子材料——木质素，正从传统造纸厂的锅炉燃料，转变为科研与产业界高度关注的"可再生芳香族宝库"。作为地球上储量仅次于纤维素的天然高分子化合物，木质素占木质生物质总量的15%至30%，其分子结构中富含芳香环、甲氧基、酚羟基等活性基团，理论上可衍生出数百种高附加值化学品与功能材料。
   然而，长期以来，受制于分离提取技术的瓶颈，全球每年超过2000万吨工业木质素中，相当比例在制浆造纸环节被低值化焚烧处理，不仅造成资源浪费，更衍生出严峻的环保治理压力。随着"木质素优先"（Lignin-First）生物精炼理念的兴起，以及各国对生物质全组分资源化利用的政策驱动，如何高效分离并高值化利用木质素，已成为构建可持续生物经济、推动造纸行业绿色转型的关键命题。

   当前，主流木质素提取技术涵盖酸析法、碱析法、有机溶剂法、离子液体法及超临界流体萃取等路径。其中，喷雾干燥技术因其连续化作业能力强、产品粒度可控、热敏性物料适应性良好等特点，在木质素磺酸盐、碱木素等产品的工业化制备中展现出显著的应用价值。我们将围绕喷雾干燥技术在造纸黑液资源化处置中的工艺原理、技术改进与产业化实践，系统解析木质素如何从"环保负担"逆袭为驱动绿色化学工业的核心原料。

破解痛点：瞄准造纸黑液环保处理市场

   制浆造纸工业是我国水污染排放的重点行业之一。据统计，国内制浆造纸黑液年处理量超过4亿立方米，其中蕴含的木质素作为天然高分子原料，却因提取技术门槛高、处理成本大等因素，长期面临"弃之可惜、用之困难"的困境。尤其对于以稻麦草、甘蔗渣等非木材纤维为原料的制浆企业，其黑液具有硅含量高、粘度大、滤水性能差等特点，传统碱回收法在此类场景下的平均碱回收率仅约60%，热效率低且运行成本高，难以从根本上解决污染排放问题。
   在政策驱动与技术突破的双重作用下，木质素资源化利用正从单一的环境治理诉求，转向"环保达标+经济效益"的双重价值实现。蒸发浓缩联合喷雾干燥的新工艺路线，通过将黑液中的木质素转化为木质素磺酸钙、木质素磺酸钠、碱木素等标准化产品，为造纸企业开辟了新的利润增长点。实践表明，该工艺路线不仅可实现黑液低污染环保处理，且产品具有广阔的应用前景——在混凝土减水剂、分散剂、胶黏剂、油田化学品、碳纤维前驱体等领域均存在稳定的市场需求。

   面对这一兼具环保价值与经济潜力的市场蓝海，喷雾干燥装备的技术迭代与工艺优化，成为打通黑液资源化利用"蕞后一公里"的核心环节。

绿金效益：让造纸黑液产生"绿金效益"

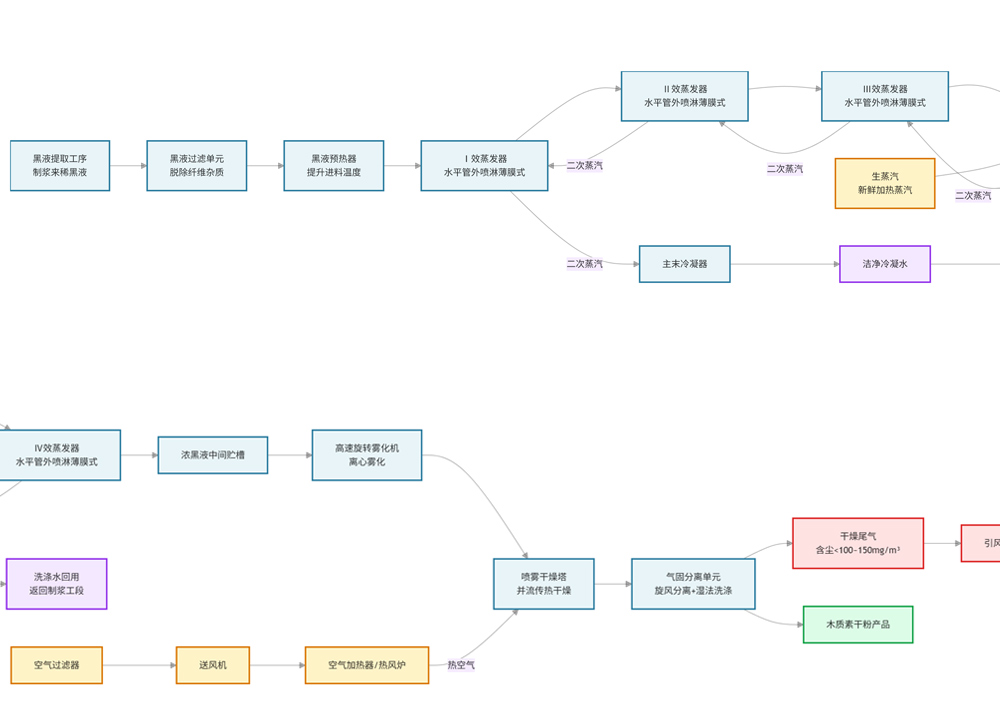

   造纸黑液资源化治理的技术路径可概括为：浆液分离→蒸发浓缩（中段进行磺化反应）→喷雾干燥。该流程实现了从废液到产品的全链条闭环管理。
  (1) 浆液分离阶段
   原始料浆经除杂后，通过具有"三挤两置换"功能的双网浆液挤压机进行处理，可使黑液提取率达到90%以上，黑液浓度控制在8%至10%，提取黑液量可控制在每吨浆10立方米以下。此环节的高效运行，为后续蒸发浓缩工序奠定了物料基础。
  (2) 蒸发浓缩阶段
   浆液分离后的稀黑液（浓度约8%至10%）进入多效蒸发系统进行浓缩。采用水平管外喷淋薄膜蒸发器，其蒸发强度蕞高可达37 kg/m²·h，显著优于传统管式升降膜蒸发器。四效逆流蒸发工艺中，稀黑液经预热后连续进入第I效蒸发器，利用来自下一效的二次蒸汽作为热源，实现热能的梯级利用。蒸发过程中产生的蒸汽冷凝水可作为锅炉补充水或生产回用水，浓缩阶段的蒸发冷凝水亦可回用，实现无污水排放。对于木质素磺酸盐类产品，蒸发浓缩中段需经过高压反应釜进行磺化反应，以调控产品的磺化度与分散性能。
  (3) 喷雾干燥阶段

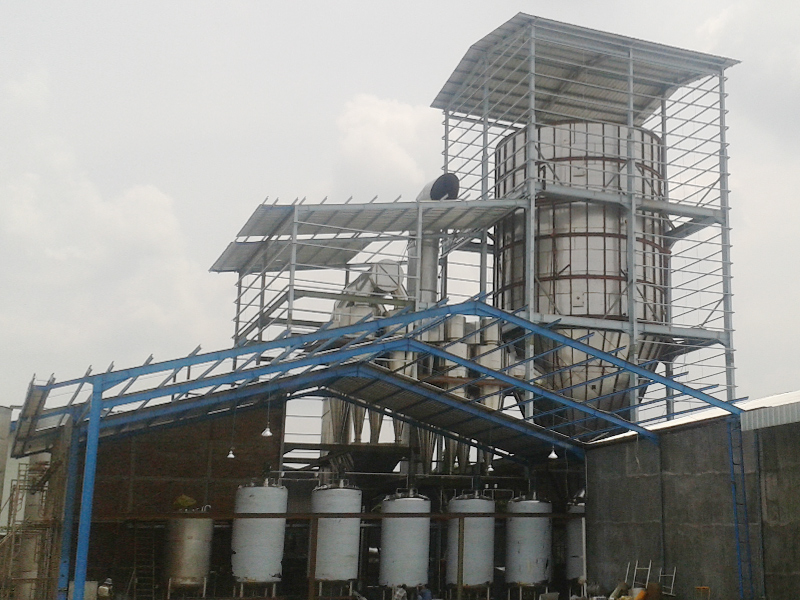

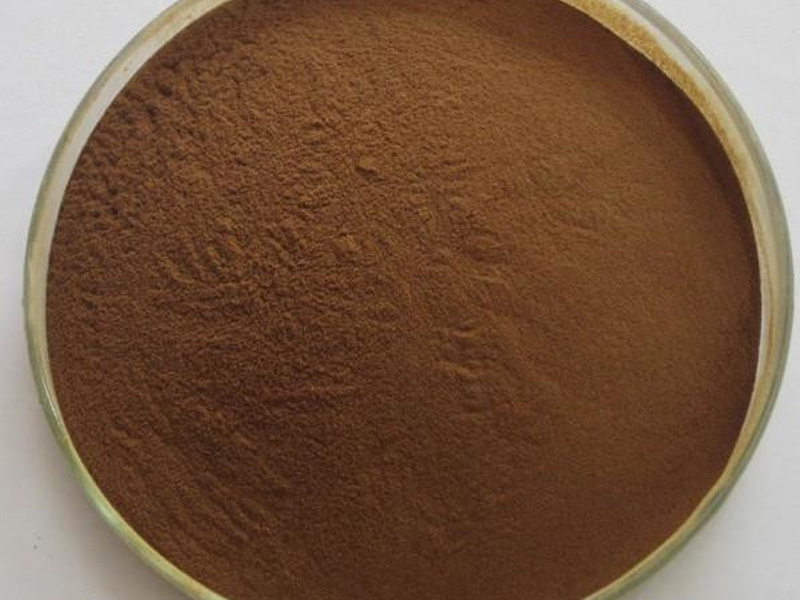

   浓缩后的黑液（含固量根据原料与制浆方法不同，一般控制在35%至55%）进入高速离心喷雾干燥系统进行干燥制粉。该环节是整个工艺路线的核心，直接决定产品的含水率、粒度分布与堆积密度等关键指标。

木质素喷雾干燥：解锁造纸黑液处置新工艺实现资源化与降本增效

  (1) 工作原理与工艺参数

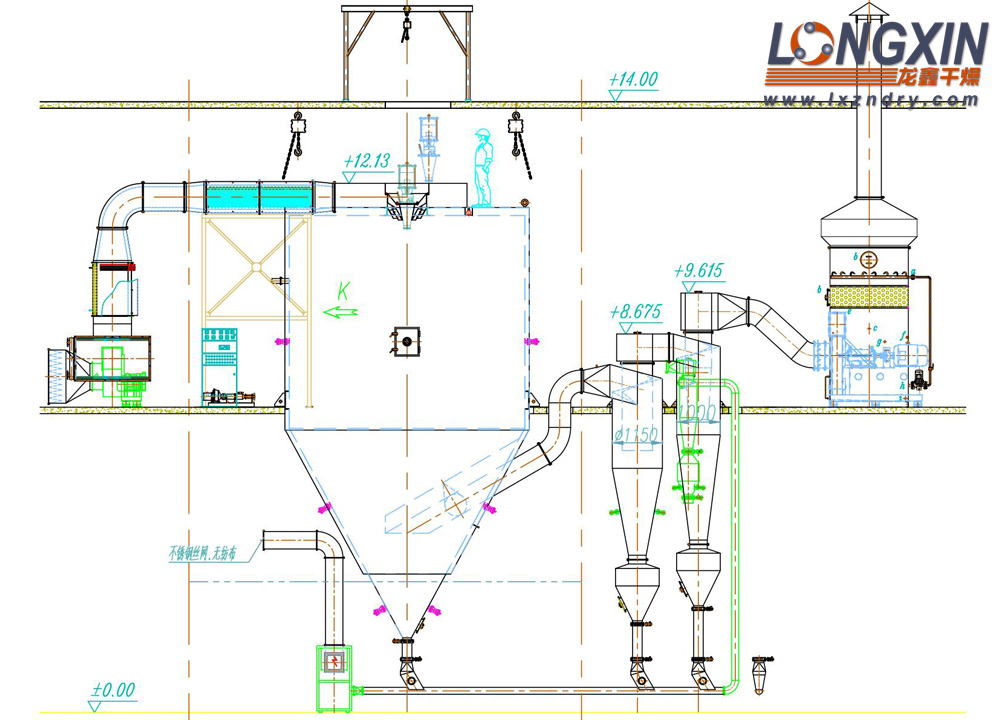

   喷雾干燥的基本原理是将浓缩黑液通过旋转式雾化器分散为微米级雾滴，雾滴与经过加热的热空气在干燥塔内充分接触，在数秒至数十秒内完成水分蒸发，形成干粉产品。气流携带干粉进入气固分离系统，经旋风分离器分离后，产品由卸料阀排出，废气经处理达标后排放。

   工艺参数的精准控制是确保干燥质量与能效的关键。根据原料与制浆方法的不同，喷雾干燥的工艺窗口存在显著差异：
   - 木质素磺酸钙（亚硫酸钙法木浆）：进风温度可达250°C，出风温度约90°C，采用燃煤热风炉时热效率高；
   - 木质素磺酸钠（碱法稻麦草浆）：因黑液中含大量Na₂SiO₃及有机酸钠盐，具有较强的吸湿性，出风温度需控制在120°C至125°C，采用燃煤热风炉时热效率约为48%至54%；
   - 木质素磺酸铵/镁（亚铵法/亚硫酸氢镁法蔗竹浆）：呈中性或微酸性，硅干扰较小，出风温度可控制在100°C至110°C，产品含水率可达6%以下。

   研究表明，黑液的初始含固率对能耗具有决定性影响。在给定干料产量条件下，料液含固率从30%提升至40%时，热能消耗可降低54.7%。因此，在投入干燥段之前，通过蒸发工艺尽可能提高黑液浓度，是降低整体能耗的首要策略。然而，黑液粘度随浓度升高呈指数级增长，尤其对于碱法草浆黑液，其粘度远高于酸法木浆黑液，过高的粘度会导致输送困难、雾化效果劣化及干燥塔粘壁等问题。实践表明，将黑液温度提升至60°C至80°C，可显著降低粘度，改善雾化性能。

  (2) 技术改进与装备创新

   针对木质素喷雾干燥过程中易出现的结块、堵塞、粘壁及粉尘排放等问题，工程技术人员在装备结构与工艺流程层面进行了系统性优化。
   - 防结块与防堵塞方面，通过在干燥塔底部设置抽吸管道连接主旋风分离器，实现干燥塔内木质素的分流排出，有效避免干燥塔出口堵塞。主旋风分离器采用双出料口设计，干燥完成的木质素经风送管路输送，管路上配置粉碎机，可在输送过程中对可能凝结的颗粒进行即时破碎，防止风送管路堵塞。收料旋风分离器分离出的较大颗粒木质素，可通过回流风机经回塔管路送回干燥塔进行二次干燥与粉碎，既提升了产品细度，又减少了物料损失。
   - 干粉冷却与包装适应性方面，针对部分黑液（如亚硫酸法木浆黑液）干燥后干粉中残留低分子糖熔点较低、易在包装袋中结块的特性，在干燥塔底部增设冷风管，利用常温空气将干粉冷却至60°C以下后再行包装。冷却空气经旋风分离器回收细粉后，可回入干燥塔或第壹级旋风分离器之前，实现细粉回收与热能的再利用。
   - 尾气处理与节能降耗方面，采用湿法洗涤器对干燥尾气进行处理，捕尘效率可超过99%。进一步地，利用蒸发前的稀黑液替代清水作为洗涤液，可使尾气温度从约120°C急剧降至70°C左右，在此过程中稀黑液中的水分得以部分蒸发，从而减轻蒸发工段的压力，实现系统内热能的综合利用。该工艺需严格控制尾气的露点温度，以避免水分在尾气中重新凝结。

  (3) 性能优势分析

   经工艺优化后的木质素喷雾干燥系统，在以下维度展现出显著的技术优势：
   - 连续化与自动化程度高：旋转式雾化器配合自动温控系统，可实现进料、干燥、分离、出料的连续化作业，适合大规模工业化生产；
   - 产品粒度可控：通过调节雾化器转速、进料浓度及热风温度，可获得不同粒度分布与形貌的木质素粉末，满足下游应用对分散性、溶解性的差异化需求；
   - 热效率提升：通过多效蒸发预浓缩、热风炉选型优化及尾气余热回收等措施，系统整体热效率较传统工艺有显著提升；
   - 环保达标：干燥尾气经旋风分离与湿法洗涤双重处理后，含尘量可控制，满足排放标准，实现近零废液排放。

绿创未来：助力废液环保处置行业转型升级和绿色发展

   喷雾干燥技术在造纸黑液资源化领域的深度应用，不仅为制浆造纸企业提供了切实可行的环保治理方案，更推动了生物质资源从高值化利用向产业化运营的跨越。
  (1) 攻技术
   基于龙鑫智能在微纳米材料制备工程化与产业化方面的技术积累，持续研发适用于不同制浆工艺、不同原料特性的黑液干燥新工艺。通过建立木质素喷雾干燥的工艺参数数据库，优化进风温度、出风温度、雾化转速、黑液含固率等关键变量的匹配关系，实现木质素干燥的降本增效与高效回收。
  (2) 助工厂
   深入对接制浆造纸生产企业的实际工况，提供从浆液分离、蒸发浓缩到喷雾干燥的成套技术解决方案。针对制浆黑液硅含量高、粘度大等技术难点，提供定制化的工艺设计与装备配置，确保黑液处理系统的稳定运行与达标排放。
  (3) 拓应用
   面向下游应用市场，针对木质素在混凝土高效减水剂、染料分散剂、油田化学品、生物基胶黏剂等高附加值领域对产品纯度、粒度、磺化度的严格要求，研发专用研磨干燥产线，推动木质素产品从初级工业品向精细化、功能化材料升级。

   在全球循环经济与生物经济加速融合的背景下，木质素作为连接农林废弃物与绿色化学工业的战略性桥梁，其资源化利用前景广阔。龙鑫智能将持续推动喷雾干燥技术在废液环保资源化领域的创新应用，以工程化技术助力造纸行业实现绿色低碳转型，书写产学研协同发展的新篇章。
